计量装置综合测试仪

概述
计量装置综合测试仪主要用于对10KV高压用户计量箱(含PT、CT)及二次回路的综合误差的测定。
该计量装置综合测试仪仪器保留了原有三相电能表现场校验仪的所有功能,本测试仪器具有精度高、稳定性好、人机交互友好等特点。在测试计量装置的综合误差时,本仪器采用了主分机模式,并借助了远程无线通讯技术,现场准确迅速的测量各种电网参数以及综合误差。
本仪器的分机还可以单独作为三相电能表校验装置。

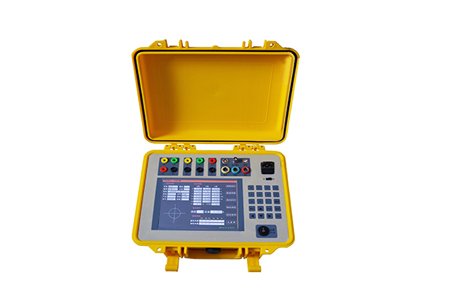

计量装置综合测试仪


计量装置测试系统仪器组成
主机;
无线脉冲采样器

计量装置综合测试仪功能特点
计量装置综合测试仪采用以高速浮点DSP处理器为核心的多处理器组合工作, 6通道同步保持16位ADC转换器,保证电压电流的同步计算。
计量装置综合测试仪采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
计量装置综合测试仪采用按键和触摸屏结合的人机交互方式,操作方便。
计量装置综合测试仪具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。
可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。
可以显示电压、电流各通道的波形。
内置电流互感器最小2mA启动,在高供高计时,可空载进行电能表错接线判别。
内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。
测试无盲区,可以测量国内外所有种类的电能表。
可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。

计量装置综合测试仪分机面板布局
分机面板布局如图2.1-1所示:

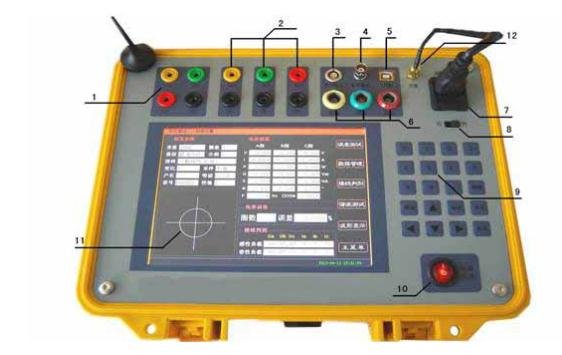

计量装置综合测试仪面板图
图2.1-1 面板布局
1)电压接线端子
2)内置电流互感器接线端子
3)脉冲输入插座
4)标准脉冲输出插座
5)USB数据通讯端子
6)钳形电流互感器接线端子
7)市电供电插座
8)电源选择开关,市电或测试线路作为工作电源的选择开关
9)键盘
10)总电源开关
11)液晶屏及触摸屏
12)天线


计量装置综合测试仪分机可校验的电能表类型
分机作为独立仪器,可校验三相四线(Y接法)有功及无功电能表,三相三线(V接法)有功及无功电能表,也可以校验单相电能表。比如如下几类电能表
三相四线3元件(Y接法)有功电能表。
三相四线3元件正弦无功(真无功)电能表。
三相四线3元件跨相无功电能表。
三相四线3元件内相角为60度无功电能表。
三相四线3元件内相角为90度无功电能表。
三相三线2元件(V接法)有功电能表。
三相三线2元件正弦无功(真有功)电能表。
三相三线2元件跨相无功电能表。
三相三线2元件内相角为60度无功电能表。
三相三线2元件带附加电流线圈内相90度无功电能表。
