计量装置测试系统

来源:www.whmoen.com   更新时间:2020-10-13

计量装置测试系统

概述
计量装置测试系统主要用于对10KV高压用户计量箱(含PT、CT)及二次回路的综合误差的测定。
计量装置测试系统仪器保留了原有三相电能表现场校验仪的所有功能,本测试仪器具有精度高、稳定性好、人机交互友好等特点。在测试计量装置的综合误差时,本仪器采用了主分机模式,并借助了远程无线通讯技术,现场准确迅速的测量各种电网参数以及综合误差。
本仪器的分机还可以单独作为三相电能表校验装置。

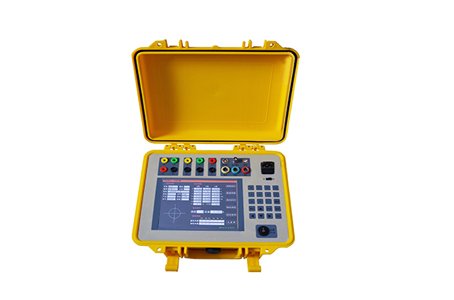

计量装置测试系统
计量装置测试系统仪器组成
主机;
无线脉冲采样器

计量装置测试系统功能特点
计量装置测试系统采用以高速浮点DSP处理器为核心的多处理器组合工作, 6通道同步保持16位ADC转换器,保证电压电流的同步计算。
计量装置测试系统采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
计量装置测试系统采用按键和触摸屏结合的人机交互方式,操作方便。
具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。
可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。
可以显示电压、电流各通道的波形。
内置电流互感器zui小2mA启动,在高供高计时,可空载进行电能表错接线判别。
内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。
测试无盲区,可以测量国内外所有种类的电能表。
可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。

计量装置测试系统性能指标
综合测试仪器整机准确度等级:0.5级
分机电压测试范围:AC 30~450V

分机电流测试范围:


1)内置5A电流互感器:0.05A~5.5A
2)钳形电流互感器:
可选5A、50A、100A、500A、1000A,各量程的工作范围如下:

量程

5A

50A

100A

500A

1000A

工作范围

0.25A~5.5A

2.5A~55A

5A~110A

50A~550A

100A~1100A


分机频率测试范围:45Hz~65Hz,准确度:±0.01Hz
分机相位测量范围:-180°~+180°,准确度:±0.05°
分机电压、电流准确度:0.05级、0.1级
分机有功功率、有功电能准确度:
内置电流互感器:0.05级、0.1级
钳形电流互感器:0.1级、0.2级
分机无功功率、无功电能准确度:
                 内置电流互感器:0.2级
                 钳形电流互感器:0.5级
输入阻抗:
                 电压输入阻抗≥300KΩ
                 电流输入阻抗≤0.01Ω
分机输出标准电能脉冲:
低频电能脉冲常数(p/kW·h)

量程

内置5A互感器

5A钳表

50A钳表

100A钳表

500A钳表

1000A钳表

CL

2000

2000

200

100

20

10


高频电能脉冲常数(p/kW·h)

量程

内置5A互感器

5A钳表

50A钳表

100A钳表

500A钳表

1000A钳表

CL

1×107

1×107

1×106

5×105

1×105

5×104


24小时变差:≤±0.01%
分机功耗:﹤15W
无线通讯距离:空旷地带10Km,城镇内2Km。
工作电源:无线脉冲采样器内置可通电锂电池;分机为AC45~450V
工作环境:
                温    度:-25℃~+45℃
                相对湿度:40%~95%
分机外形尺寸:320×260×140 (mm)
