高压开关柜局部放电巡检定位仪

来源:www.whmoen.com    更新时间:2019-12-03

高压开关柜局部放电巡检定位仪厂家简介
  武汉摩恩提供高压开关柜局部放电巡检定位仪厂家价格、高压开关柜局部放电巡检定位仪厂家报价,产品选型,技术支持,MEJFD-103 高压开关柜局部放电巡检定位仪用接收局放产生超声波的信号来判断局部放电的存在和位置,并结合实时显示的图像和数据,快速诊断局部放电状况。该定位仪集成了暂态对地电压、超声波两种检测方式。

一、高压开关柜局部放电巡检定位仪厂家功能特点
●  超声、TEV局放波形与黄、绿、红三段警示值处于同一界面,国内首创。
●  以dBmV为单位,采用暂态地电压(TEV)检测局部放电的大小;
●  采用彩色的液晶屏,显示效果更直观,更友好;
●  增设耳机监听方式,在超声波模式下,可通过耳机实现对局放信号的实时监听;
●  测试数据自动存储,有利于测试记录查阅以及测试数据后续分析;
●  使用方便,体积小,重量轻,便于携带。
二、高压开关柜局部放电巡检定位仪厂家技术指标
3.1 TEV  性能参数
1)传感器:电容性;
2)测量范围:-5~60dB,步长1dB;
3)分辩率: 1dB。
3.2 超声波测量参数
1)测量范围: -11dB~ 68 dB ,步长1dB;
2)分辩率: 1dB;
3)传感器中心频率:40kHz±1kHz;
4)传感器直径: 16mm。
3.3 仪器硬件指标
1)指示器:彩色背光 LCD;
2)显示分辨率: 320X240;
3)横向灵敏度:50us/Div ~2m s /Div;
4)垂直灵敏度:4uv/Div ~400uv/Div (超声波);
400uv/Div ~40mv/Div(TEV);
5)触发模式:Auto,  Norm,Sign;
6)PC连接接口:USB连接;
7)充电方式:专用充电器;
8)数据存储:支持SD卡存储;
9)操作时间:完全充电后每套可使用4至5小时;
10)控制器:薄膜键盘;
11)连接器: 2.1mm 低压直流充电器输入;
3.5  mm 立体声耳机插座;
1)外部超声波传感器输入;
2)耳机:zui小 8 欧姆。
3.4 工作环境
1)工作温度:-10~45 ℃;
2)湿度: 0 -90 % RH 无凝露;
3.5 尺寸
1)尺寸:主机  245*132*45 mm;抛物面直径:275mm;
2)重量:1kg(主机) 0.5kg(传感器);
3.6 电池充电器
1)额定电压: 90 ~ 264V AC;
2)频率: 47 - 63Hz;
3)充电电压:12V DC;
4)充电电流: 500 mA ;
5)完全充电所需时间: 5小时。
3.7 外接抛物线超声波传感器参数
1)传感器中心频率:40 kHz;
2)传感器直径:16mm;
3)抛物面反射器外直径: 275mm;
4)抛物面反射器标准直径: 250mm;
5)重量: 0.6 kg;
6)工作温度: -10 - 50 ℃;
7)湿度: 0 -90 %相对湿度,无凝露。

三、高压开关柜局部放电巡检定位仪厂家定位仪介绍

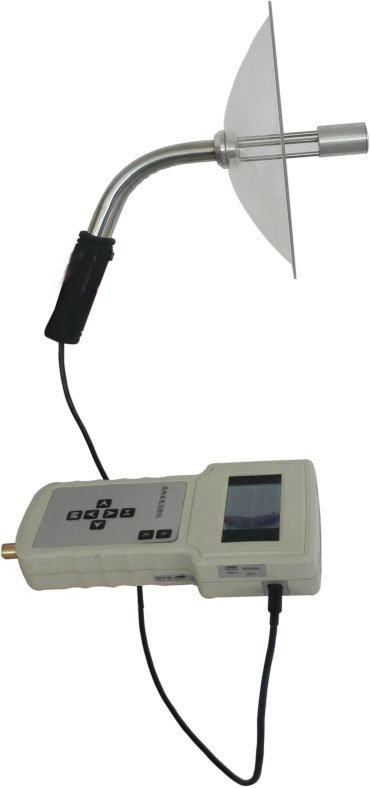

高压开关柜局部放电巡检定位仪厂家示意图


定位仪示意图

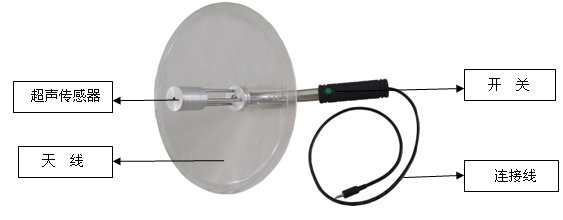

外置传感器示意图
外置传感器示意图

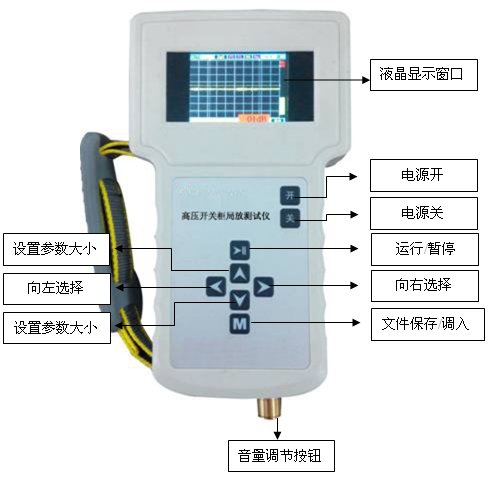

高压开关柜局部放电巡检定位仪厂家主机面板图
主机正面图
四、高压开关柜局部放电巡检定位仪厂家安全注意事项
本定位仪用于检测高压和中压(HV/MV)设备的局部放电状况。如果在与高压和中压系统直接相连的设备上检测出相当大的放电信号,应立即通知该设备的负责部门,及时进行处理。
�8�3使用局部放电定位仪的过程中,被试设备的金属外箱体必须可靠接地。
�8�3测试过程中,试验人员与高压设备之间必须保持足够的安全距离。
�8�3必须在主机关机状态下,插拔外置传感器连接线。
�8�3不要在定位仪通电之后立即进行测试。
�8�3当附近发生闪电时不得进行试验。
�8�3存有爆炸性空气环境,不可操作本定位仪。
�8�3测试过程中不得对定位仪进行任何机械、电气等干扰。
�8�3不要对定位仪机械挤压。使用中出现问题,不得擅自拆卸定位仪。
