ME220B直流系统综合特性测试仪装置结构
直流系统综合特性测试仪的检测方法严格按DL/T 459-2000《电力系统直流电源柜定货技术条件》规定执行,实现对直流电源的充电机、蓄电池的各项技术指标进行检测。
 (一)直流系统综合特性测试仪可实现的三相交流输入电压调整,其范围为380 V ±15%;检测数据精度≤0.5%;汉化液晶显示,可打印测试结果;且人机对话方便。
 (二)该直流系统综合特性测试仪在设计上采用模块化组合结构,体积小、重量轻,方便车载运输及在各变电站移动检测

  (三)直流系统综合特性测试仪由系统主机装置、交流电压调整装置组成,如下图所示。采用微型计算机控制技术,通过调节被试充电机的交流输入电压及输出负载,同时系统主机自动进行采样计算,实现对充电机及蓄电池技术指标的检测。

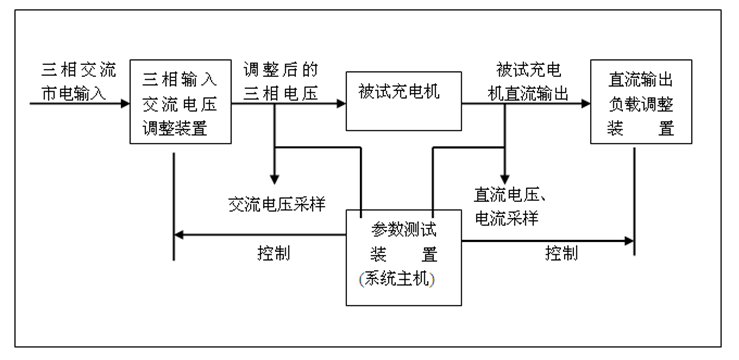

测试原理图
(四)可备份历史测试记录。

(五)主机面板布置如下图(图一)



1、 U盘连接端口。
2、 控制输出该接口控制调压装置自动调压。
3、 电源开关。
4、 电源插座(带保险)保险为250V/3A
5、 通信接口装置与上位机数据通信和控制接口,也是装置升级接口。
6、 U+、U-直流负载接线柱。
7、 直流断路器。

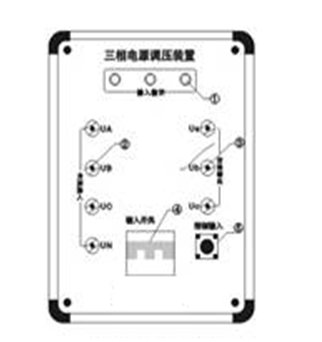

(六)调压器装置面板布置图(图二)


1、输入指示灯
2、交流输入接线柱
3、交流输出接线柱
4、交流输入开关
5、控制输入开关
