充电机特性测试仪

来源：www.whmoen.com    更新时间：2021-04-12

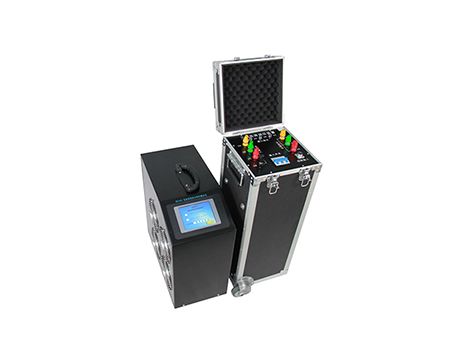

充电机特性测试仪

用途
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中，GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中，对充电装置的稳压精度、稳流精度、纹波系数、充电机效率等技术指标及试验方法有明确的规定及技术要求。试验内容主要是通过调压装置（如变压器）将充电机交流输入电压在额定电压±10%内变化，通过负载调整装置（如放电电阻），使充电机的直流输出电压及输出电流在规定范围内变化（电压调整范围为额定值的90%～115%，电流调整范围为额定值的0～100%），在调整范围内测量电压、电流及纹波值，通过计算，得到充电机的稳压精度、稳流精度及纹波系数、充电机效率等。
    充电机特性测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品，主要包含稳压精度测量、稳流精度测量、纹波系数测量等功能，同时配备充电机特性测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。


充电机特性测试仪功能
充电机特性测试仪的检测方法严格按DL/T 459-2000《电力系统直流电源柜定货技术条件》规定执行，实现对直流电源的充电机的各项技术指标进行检测。
1.2.1 综合测试
综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
1.2.2 稳压精度测量
稳压精度测量显示测量直流电流、测量直流电压和测量交流电压，并计算出稳压精度。
按照DL/T 459-2000《电力系统直流电源柜定货技术条件》规定，充电浮充电装置在浮充电(稳压)状态下，交流输出电压在其额定值的+15%、－10%的范围内变化，输出电流在其额定值的0－100％范围内变化，输出电压在其浮充电压调节范围的任一数值上保持稳定，其稳压精度应符合表一内规定

充电机特性测试仪特点
1.是一种直流电源测试分析专用软件。
2.使用ARM和DSP以及16M字节的FLASH存储器；
3.仪表使用触摸屏，使操作更简单、方便
4.可保存、回显测量数据或将其上传到PC机进行分析；
5.模块化结构，设计合理，运行可靠。
6.中文菜单操作，简单易学。
7.可使用USB盘更新仪表软件；
8.在PC机上用充电机特性测试仪数据分析软件对测量数据进行详细分析。
9.采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。
10.全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
11.完备的通讯功能，具有RS232通讯接口与USB接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用U盘传递数据，随时测试随时保存、编辑、打印。
12.强大的数据处理功能：可对充电机特性测试仪的多项测量结果、曲线显示、生成报表，并进行综合计算分析，准确判别。
13.采用三相自动数控调压器：输出精度高、功率大，电压稳定度高，单机电流达20A。
14.模块化组合结构：采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。

充电机特性测试仪技术指标

主机	调压器
工作电源：AC220V±10%	额定功率：15kVA
直流电压测量：0～220V 精度：≤±0.5%	输入电压：380V±15%
直流电流测量：0～50A  精度：≤±0.5%	输出电压：300V～450V
纹波系数：≤±0.1％	额定电流：20A
负载电流：1～50A（大电流可定做）	体积：260×350×600mm
体积：500×360×420mm	重量:18kg
重量：15kg
内存：128Mbit
适用电压等级：220V、110V
温度	-5℃～50℃
湿度	5%～90%
大气压力	80kpa～120 kpa
