MOEN-9415 配电网线路单相接地故障定位装置传感器和接收机的操作

来源:武汉摩恩   发布时间:2018-04-20

MOEN-9415 配电网线路单相接地故障定位装置传感器和接收机的操作
1、近端验证:
为了验证设备是否正常、验证故障线路的选线和选相是否正确、以及本线路是否符合设备的测试条件,建议在发射机端对传感器和接收机进行一次近端现场验证,如图3-3-1所示:

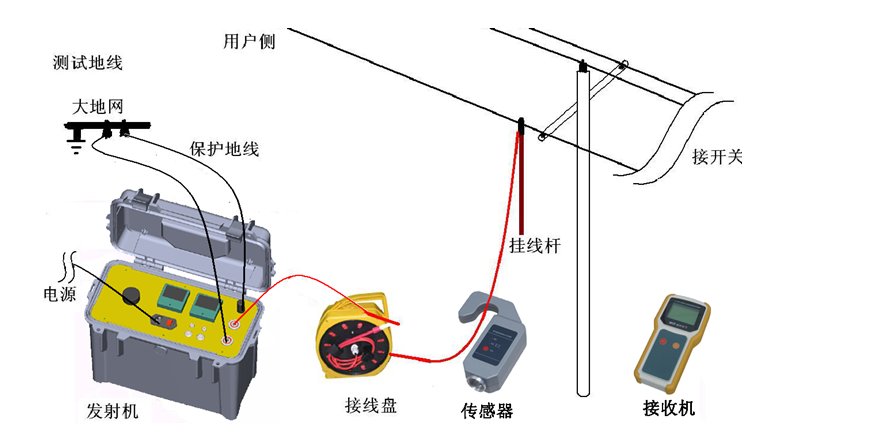

图3-3-1 近端验证示意图
将传感器挂在输出高压导线上,长按“开关”键将传感器电源打开,其“电源”指示灯亮。
接收机与传感器间隔一定距离(小于100m),长按“开关” 键将接收机电源打开,当接收机和传感器成功建立无线连接后,传感器上的“通讯”指示灯闪烁,接收机的液晶屏上将显示传感器状态、电流波形、电流值等信息,如图3-3-2a所示。其中接收机和传感器的电池水平分别显示,当欠压后电池图标会闪烁;电流参考值是计算的1Hz基频电流有效值与输出额定电流有效值的比值。
注意:传感器挂接应尽量保持稳定。若不稳定,则受地磁影响,波形将会出现漂移,若漂移过大超出显示范围,则自动进入调零过程,待1~2个周波(也即1~2秒)后,波形会回到正常范围。所以应注意观察,在波形稳定几个周波后再读数会得到比较可靠的数值。
如果通讯未建立连接,则显示界面如图3-3-2b所示。若显示此界面,应首先检查传感器电源是否已开;接收机与传感器的距离是否过远等。

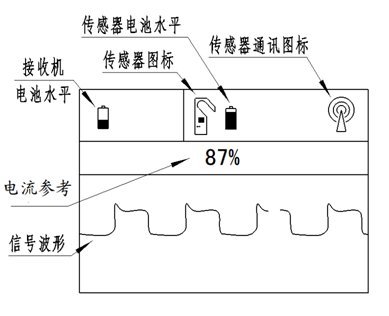

 a.通讯成功

  b.通讯断开
