PDF3000直流系统接地故障测试仪信号接收器

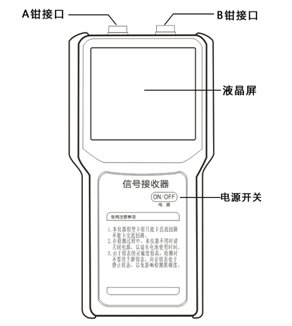

信号接收器面板(见图2)

图2 信号接收器面板图
【A钳接口】:接标记为“A”的接收钳,此钳为大钳。
【B钳接口】:接标记为“B”的接收钳,此钳为小钳。
【液晶屏】:点阵式液晶显示器。
【电源开关】:开机或者关机均按“ON/OFF”键。
信号接收器的使用:用卡钳分别钳在与故障母线相联的各个主回路上,并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示,01表示绝缘较差,19表示绝缘良好。当液晶显示器显示一较低的数值时,便可确定故障出现在此主回路上,然后再将卡钳分别测与故障主回路相联的各分支路,通过液晶显示器状态确定故障支路,依次类推,用同样的方法便可找到最终的故障支路。
   检测出接地支路后,对具体接地故障点进行定位检测。用户在检测时,可以采取二分法进行故障区域的检测定位。在每次检测后,故障区域均按二分取点方式进行下一次的检测定位,以便迅速地检测出具体的接地故障点;假设在A处检测时有接地状况,在B处检测时没有接地状况,就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况,对故障支路的各个馈线入口分别进行检测,找出故障支路,进一步将故障定位。
直流系统接地故障测试仪所配卡钳可用来测量母线上的电流、馈线上的电流,其灵敏度极高。由于其灵敏度高,在手拿卡钳抖动时,可能因磁通变化而造成故障检测仪显示数据不稳定。因此,测量时应尽量拿稳卡钳或钳住馈线后松开手,让它固定在测试位置,直到测量到稳定的数据为止。
