二次回路多点接地故障查找仪厂家简介
武汉摩恩提供二次回路多点接地故障查找仪厂家价格，二次回路多点接地故障查找仪厂家报价，产品选型，技术支持，采用电流分流方法对被测系统是否存在多点接地故障进行判断及故障定位。
公共回路N线多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或MEZN-5500）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。
在电力系统中，公共回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。
MEZN-5500 配备高精度钳表，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。
本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
二次回路多点接地故障查找仪厂家装置构成及原理
2.1 装置的构成：

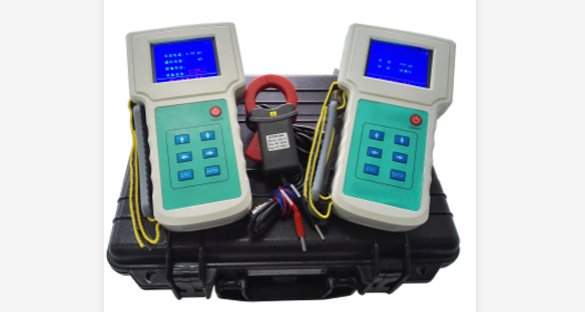

本装置由MEZN-5500分析仪、查找仪和信号采集器（钳表）三部分组成。

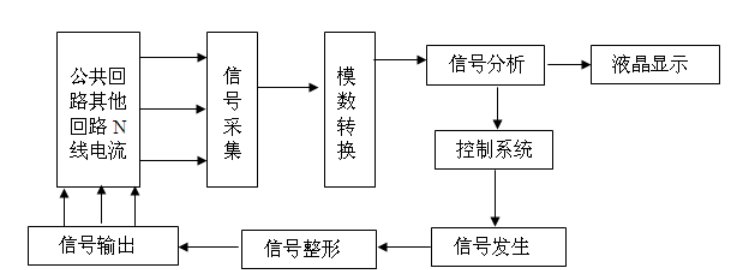

MEZN-5500分析仪原理图

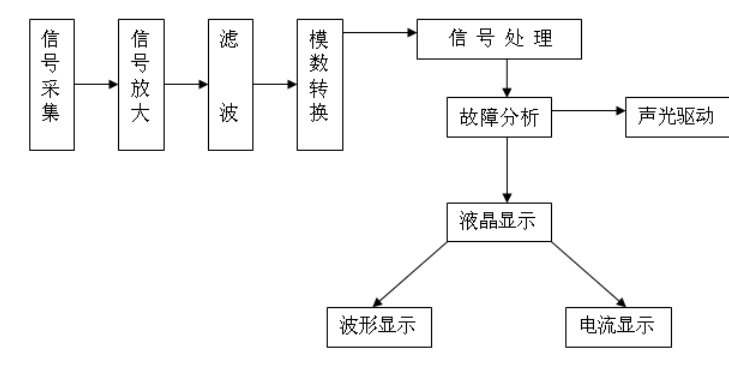

二次回路多点接地故障查找仪原理图
MEZN-5500分析仪功能：MEZN-5500分析仪判断被测公共回路接地系统是否存在多点接地，如果存在多点接地，会在MEZN-5500接地线上施加一低频小电流信号以供探测仪实现故障点的定位。
查找仪功能：当被测系统存在多点接地故障时，使用探测仪来进行故障点的定位。
钳表：钳表为高精度电流采集器，将电流信号转化为电压信号供分析信与探测仪分析。
2.2 检测原理
MEZN-5500便携式多点接地故障查找仪采用电流分流方法对被测系统是否存在多点接地故障进行判断及故障定位。
MEZN-5500分析仪会向被测公共回路系统施加一低频直流电流信号，单点接地时，该电流信号只能从MEZN-5500接地线流过，该电流大小与施加信号源大小相等；而多点接地故障时，该信号源电流除了在MEZN-5500接地线流过外，还会从其它接地线流过，因此通过对已知信号源与MEZN-5500接地线测试信号大小的对比即可实现多点接地与否的判定。

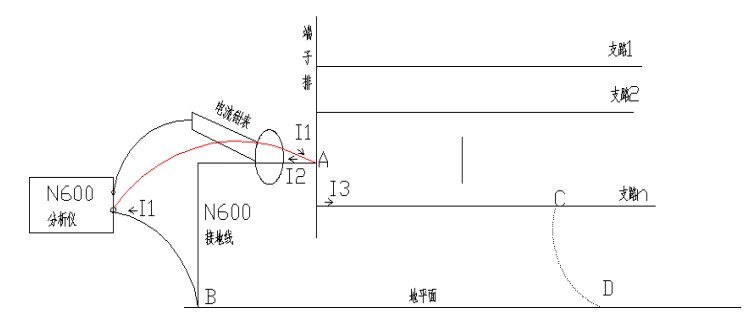

下图为MEZN-5500分析仪判断系统多点接地示意图：
如上图示，当系统为单点接地时，C与D处于断开状态，I1＝I2，电流钳表所测电流为0；
当系统存在多点接地时，多点接地点发生在C与D处，则I1＝I2+I3，电流钳表所测得电流为I1－I2＝I3，此电流变化频率与信号电流频率一致，根据这一特性可以判断系统存在多点接地。
当系统发生多点接地故障后，可使用探测仪对其它接地线逐一检测，对于没有发生多点接地故障的支路，检测不到信号电流，如图中的支路1与支路2；而对于发生多点接地故障的支路，探测仪检测到信号电流I3，如图中的支路n，通过对此电流分析从而实现接地故障点的定位。
二次回路多点接地故障查找仪厂家主要功能
1.多点接地故障分析功能，MEZN-5500分析仪通过对MEZN-5500及其它接地回路的电流分析，判断二次回路接地系统是否存在多点接地故障；
2.电流显示功能，MEZN-5500分析仪可以显示信号电流大小、MEZN-5500接地线分流信号大小及其它接地回路的分流电流大小；
3.高精度电流表功能， MEZN-5500查找仪通过配备不同型号的交直流钳表可以实现高精度交直流电流钳表功能；
4.分析仪根据现场的实际情况智能产生信号电流，且最大功率小于0.02W，保障直流系统的安全、可靠运行。
5.工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。
6.工业标准设计，选用最上乘的进口元器件，装置本身可靠性极高。
7.科学的管理保证产品的高性能。
