便携式直流接地故障查找仪

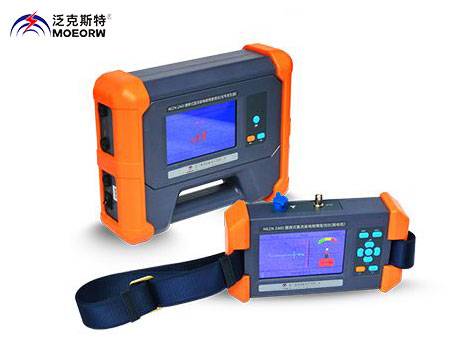

MEZN-ZA60 便携式直流接地故障查找仪

执行标准:DL/T911-2004
产品别称:便携式直流接地故障查找仪、直流系统接地故障查找仪、接地故障查找仪、直流系统故障查找仪、直流系统接地故障快速查找仪
产品特性:
适用的直流系统电压等级220V、110V、48V、24V;
绝缘阻抗测量范围:0-500000Ω。(1000000Ω选配);
能够适用于任何电压等级的直流系统;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆便携式直流接地故障查找仪概述
电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正接地或者负接地,都可能造成保护误动或者保护拒动,危害电力系统正常运行。《中华人民共和国电力行业标准 DL /T856-2004》 规定了不同直流系统接地故障的整定值,当直流系统接地阻抗低于该阻值时,表示系统已经处于故障运行状态,需尽快处理。
直流系统接地故障定位仪,用于发电厂、变电站直流电源系统的接地故障探测与定点。定位仪采用隔离程控恒流源向系统注入小电流信号,安全可靠,查找故障点快速准确,测试精度高。接收机实时计算显示阻性电流大小与方向,克服了系统分布电容的影响,大大提高了判断准确性。有效解决了高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地,单点多点接地等问题。

◆便携式直流接地故障查找仪功能特点
1.直流系统无需停电,即可在线检测系统接地故障,提高系统运行的安全性。
2.具有交流串入检测功能,防止因交流串入造成仪器损坏。
3.自动检测直流系统电压。对不同电压等级的直流系统可调整仪器输出电压等级。
4.智能化程度高,自动判断接地状态。
5.发射机实时检测正负母线电压、故障电阻、接地电容、平衡电阻等故障信息。
6.发射机支持直流和交流两种供电方式;直流供电时无需外接电源,直接从直流系统取电,接线简单、方便。
7.接收机通过注入电流信号的前后之差,直接计算出电流值,从而实时确定故障点;实时计算显示阻性电流,测试灵敏度大大提高,可测量高达1M的绝缘不良故障。
8.采用无线通信技术,实时传输数据,方便快捷。
9.接收机欠压指示功能:电池欠压时仪器自动告警提示。
10.接收机自动关机功能:60分钟内无操作或电池欠压至一定程度能够自动关机。

◆便携式直流接地故障查找仪
1 发射机技术指标
1)适用的直流系统电压等级220V、110V、48V、24V。
2)发射机供电方式:直流屏供电(220V、110V)或使用交流220V供电。若使用AC 220V供电,发射机会自动切断直流供电回路,优先使用AC 220V电源供电。
3)直流系统电压测量范围:DC 0-1000V。
4)直流电压测量分辨率:DC 1V。
5)系统对地阻抗测量范围:0-1MΩ。
6)系统绝缘电阻测量范围:0-1MΩ。
7)交流串入电压测量范围:AC 0-280V。
8)交流电压测量分辨率:AC 1V。
9)抗对地分布电容值:支路≤47uF、系统对地总电容≤150 uF。
10)设备输出最高电压:DC 1kV。
11)设备输出最大电流:5mA。

2 接收机技术指标
1)绝缘阻抗测量范围:0-500000Ω。(1000000Ω选配)
2)绝缘阻抗测量分辨率:0.1kΩ。
3)对地漏电流检测分辨率:0.1mA。
4)卡钳动态范围:钳双线(正负母线一起钳)范围:0-40A(负载)
5)钳单线范围:-5A至+5A
6)接收机电源:内置可充电锂电池。可持续工作20小时,电池充电3-4小时即可充满。
7)卡钳电源: 2节AA(5号)碱性干电池。连续工作时间10-20小时(因电池质量不同而不同)。

3 无线通信技术指标
1)ISM频段:433MHz。
2)空中速率:2.4kbps。
3)无线通信信号功率:30dBm。

4 其他指标
1)功耗:发射机<15W。接收机<2W。
2)使用条件:温度:-10℃-40℃;湿度10-90%RH;海拔<4500m。
3)体积:
发射机 280mm×220mm×90mm;
接收机 220mm×125mm×55mm;
信号卡钳 180mm×60mm×35mm;
电流传感器 180mm×130mm×30mm。
4)质量:
发射机  2.00kg;  接收机  0.90kg;
信号卡钳 0.21kg;   电流传感器  0.18kg。
