变压器绕组变形测试仪单相X、Y、Z测量接线

来源:www.whmoen.com    更新时间:2020-07-31

MERB-I变压器绕组变形测试仪单相X、Y、Z测量接线

◇测量系统共一点接地,取变压器铁芯接地。

◇黄夹子为输入,钳在单相x点上、绿夹子为测量,钳在a点上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地,钳在低压侧A相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇仪器的接地由测量线导入。如下图

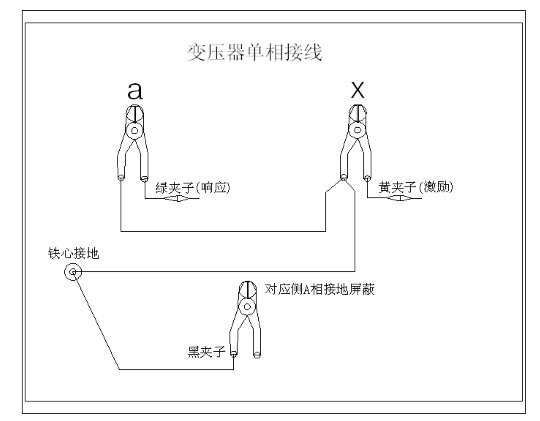

9-1  a-x测量接线示意

◇测量系统共一点接地,取变压器铁芯接地。

◇黄夹子为输入,钳在单相y点上、绿夹子为测量,钳在b点上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地,钳在低压侧B相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇仪器的接地由测量线导入。如下图

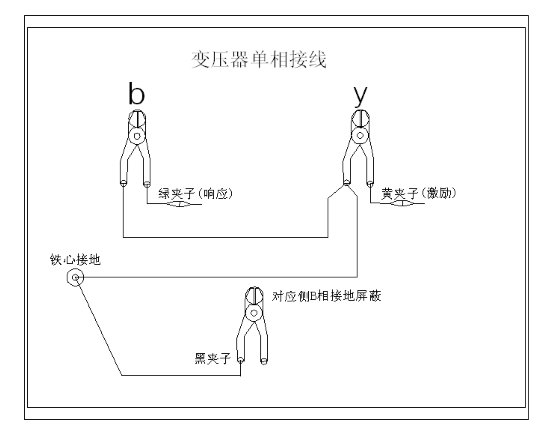

9-2   b-y测量接线示意图

◇测量系统共一点接地,取变压器铁芯接地。

◇黄夹子为输入,钳在z点上、绿夹子为测量,钳在c相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔,再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地,钳在低压侧C相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇仪器的接地由测量线导入。如下图

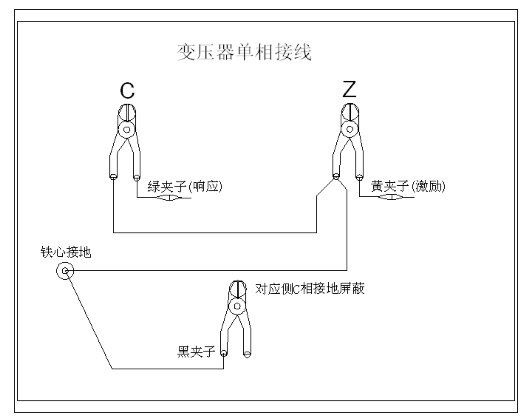

9-3  c-z测量接线示意图
