MERB-I变压器绕组变形测试仪电力变压器线圈的等值电路和部分试验结果

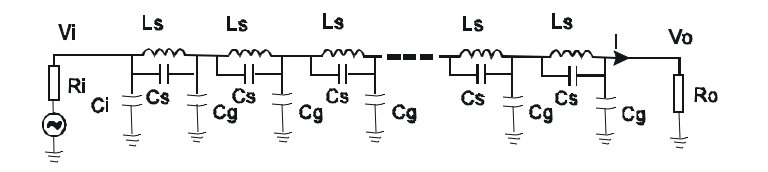

电力变压器线圈一般都设计为饼式结构,其目的是为了考虑绝缘和耐压,同时各饼之间都有间隙,匝与匝之间有些也有小间隙,用于散热。各线圈饼对地及对其它相、其它电压等级线圈都有一个临近电容,各饼线圈自然也有电感。另外套管还有对地电容,引线及分接头以及分接引线都存在杂散对地电容,所有这些按其所在结构的位置,都有其所代表的结构参数,所以按其结构,可以构成一个变压器的线圈在进行测试时的一个等值电路:


其中:Cs为串联的饼间电容
Cg对地电容
Cb套管对地电容
Ls线圈电感
Ri信号发生器有源匹配电阻
Ro输出取样电阻(匹配电阻)
(IEEE Transactions on Power Apprature and system,Vo1.pas-97,no.6.Nov/Dec1978)
Vi为扫频电压,Vo为匹配电阻上的电压,它实际上代表了流经Ro的电流,则测量中,Vo/Vi的比值就代表了一种电抗的变化。
Vo/Vi=Ro*Io/Vi=Ro/ZF

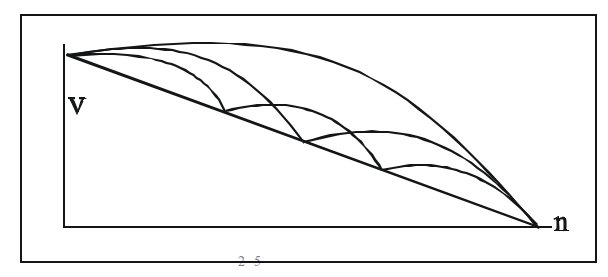

变压器设计时,是不会允许在50Hz以及附近频率处产生谐振的,所以在低频段,线圈是感性的,用高频电位探针探测线圈各饼的对地电位时,在达到各个谐振峰时,有谐振频率f1,f2,f3……在达到各谐振点时电位探针测得的各饼的电位如图:
.
测准这种谐振频率对分析变形面积是很有帮助的,因为变压器线圈设计基本上是均匀的,电感量发生一点改变后,均匀性被破坏了,则谐振频率也将发生改变。通过测量谐振点的频率及其改变以及改变所发生在第几个谐振峰点,就可以分析变形面积和变形量及变形种类。
由于变压器油的介电常数ε与油温有一定的关系,所以用三相绕组之间在同一油温下图谱的比较,更容易判断,以免由于温度改变而产生判断上的失误。
数据可记录
