MERB-I变压器绕组变形测试仪三相△形测量接线

来源：武汉摩恩   发布时间：2018-04-12

◇测量系统共一点接地，取变压器铁芯接地。

◇黄夹子为输入，钳在△形的A相、绿夹子为测量，钳在B相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧A相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇MERB-I变压器绕组变形测试仪的接地由测量线导入。如下图

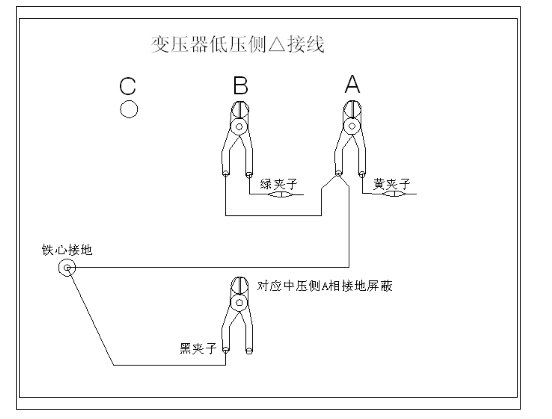

8-1  △形测量A相接线示意图

◇测量系统共一点接地，取变压器铁芯接地。

◇黄夹子为输入，钳在钳在△形的B相、绿夹子为测量，钳在C相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧B相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇仪器的接地由测量线导入。如下图

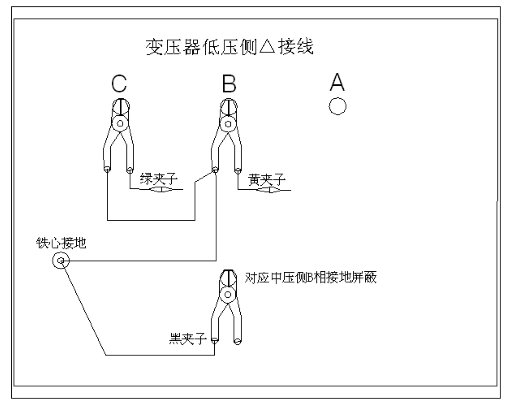

8-2   △形测量B相接线示意图

◇测量系统共一点接地，取变压器铁芯接地。

◇黄夹子为输入，钳在钳在△形的C相、绿夹子为测量，钳在A相上。

◇地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再由一根地线转接到铁芯接地。将黑夹子连接至铁芯接地，钳在低压侧C相上。

◇接地导线为10米、5米、3米可根据变压器的大小选用不同长度。

◇MERB-I变压器绕组变形测试仪的接地由测量线导入。如下图

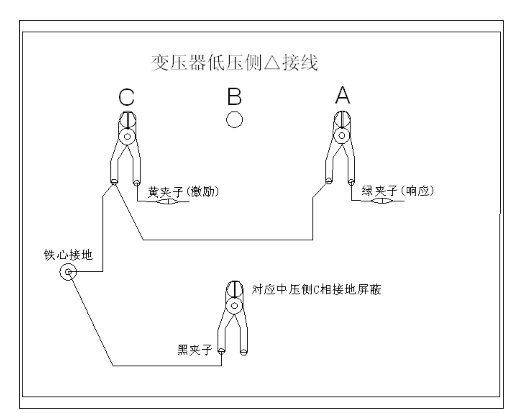

8-3   △形测量C相接线示意图
