程控超低频高压发生器

MEVLF型 0.1Hz程控超低频高压发生器

执行标准:JB/T 5440-1991
产品别名:程控超低频高压发生器、超低频耐压测试仪,超低频电缆耐压测试仪 ,超低频发电机耐压测试仪 ,超低频电动机耐压测试仪 ,绝缘耐压测试仪, 超低频交流耐压试验仪
产品特性:
温湿度显示、GPS定位功能;
广泛用于电缆、大型高压旋转电机的交流耐压试验之中;
电压波形失真度:≤5%;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

程控超低频高压发生器

产品用途
    超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要更大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

程控超低频高压发生器特点:
    本产品接合了现代数字变频xianjin技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。

程控超低频高压发生器均能克服这样一些不足之处,并具有如下特点:
1、额定电压小于或等于100kV的超低频采用单联结构一台升压器,使整体重量大大减轻,带载能力增强。
2、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
3、具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
4、具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

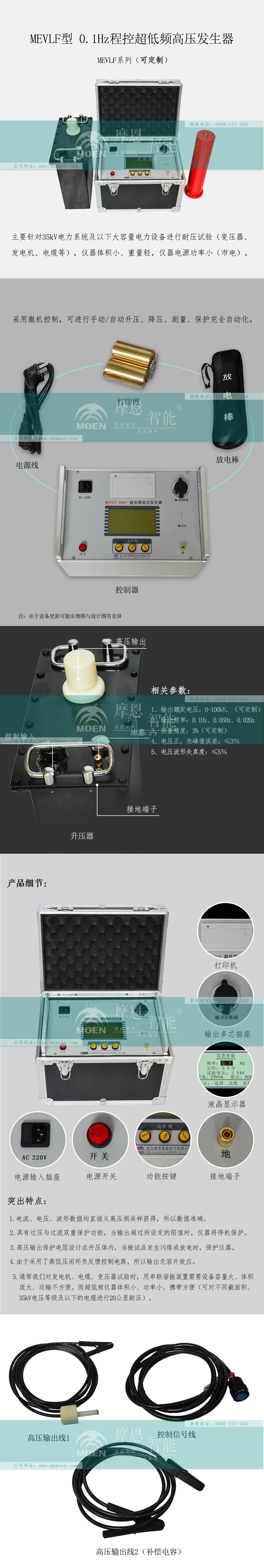

程控超低频高压发生器详情图

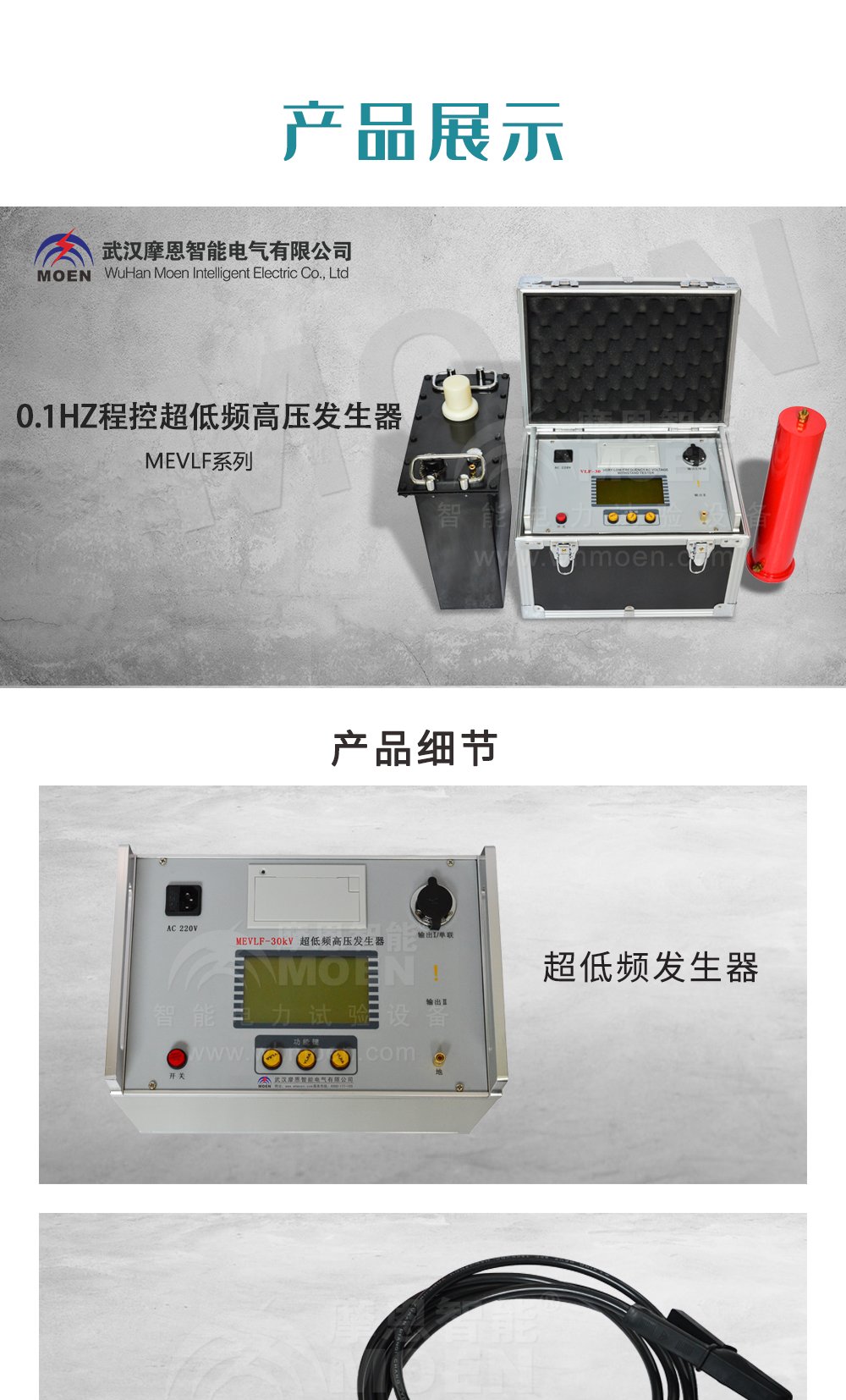

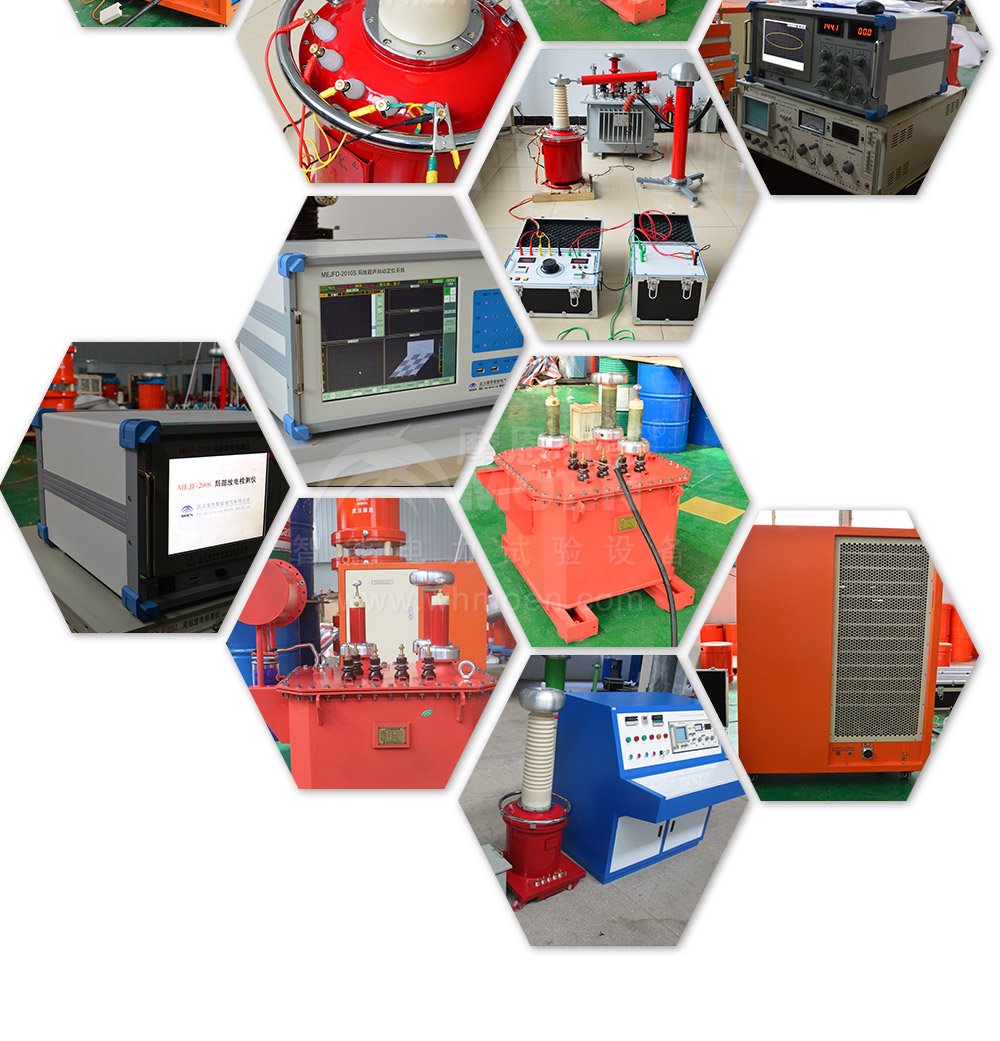

程控超低频高压发生器细节图程控超低频高压发生器证书展示程控超低频高压发生器服务质量证书程控超低频高压发生器案例

MEVLF型 0.1Hz程控超低频高压发生器

型号

额定电压

带载能力

电源

保险管

产品结构、重量

MEVLF-30

30kV

(峰值)

0.1Hz,1.1µF

10A

控制器:4

升压器:25

0.05Hz,2.2µF

0.02Hz,5.5µF

MEVLF-40

40kV

(峰值

0.1Hz,1.1µF

10A

控制器:4

升压器:25

0.05Hz,2.2µF

0.02Hz,5.5µF

MEVLF-50

50kV

(峰值)

0.1Hz,1.1µF

15A

控制器:4

升压器:35

0.05Hz,2.2µF

 0.02Hz,5.5µF

MEVLF-60

60kV

(峰值)

0.1Hz,1.1µF

20A

控制器:4

升压器:45

0.05Hz,2.2µF

0.02Hz,5.5µF

MEVLF-80

80kV

(峰值)

0.1Hz,1.1µF

20A

控制器:4

升压器:45

0.05Hz,2.2µF

0.02Hz,5.5µF

MEVLF-100

100kV

(峰值)

0.1Hz,1.1µF

20A

控制器:4

升压器:60

0.05Hz,2.2µF

0.02Hz,5.5µF

1、输出额定电压:参见表1
2、输出频率:0.1Hz、0.05Hz、0.02Hz
3、带载能力:0.1Hz 更大1.1µF
    0.05Hz更大2.2µF
    0.02Hz更大5.5µF
4、测量精度:3%
5、电压正,负峰值误差:≤3%
6、电压波形失真度:≤5%
7、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
