便携式红外局放检测仪

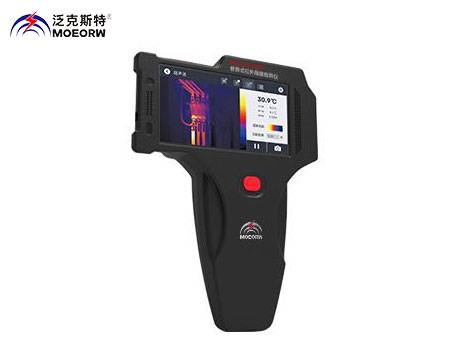

MEUBA-6000便携式红外局放检测仪

执行标准DL417-91、JB/T9641-1999、GB1094.1-1094.5-85、GB6451.1-6451.5-86
产品别名:便携式红外局放检测仪、便携式红外局放测试仪、手持式红外局放检测仪、在线红外局放检测仪
产品特性:
检测对象: 3~66kV 开关柜、环网柜;
红外成像测量:-20~1500℃;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

◆MEUBA-6000便携式红外局放检测仪
●检测对象: 3~66kV 开关柜、环网柜
●红外成像测量:-20~1500℃
●超声波局放测量:-20 ~65dBμV
●地电波局放测量:0~60 dBmV
●支持无线通信
●高彩色液晶显示屏
●大容量存储空间(8G)
●良好的用户界面,操作简便,入门轻松
●具备地电波、超声波及红外成像 3 种检测手段
●智能评价局部放电状态,显示红绿灯报警
●支持单机、联网两种工作模式测试完成后自动形成检测报告

◆便携式红外局放检测仪技术参数

基本参数

处理器

高性能智能处理器

显示屏

高彩色液晶显示屏

操作按键

PET 薄膜键盘+触屏

设备接口

DC 低压电流充电接口

(支持 USB 直充)

USB2.0

无线连接

TF 存储卡接口

外接探头传器接口

TF 存储卡

容量 8G

外接探头

超声波探头延长线 200mm

机身材料

ABS+PC 塑胶

重量

0.25kg

尺寸

196mmX82mmX41mm(长 X 宽X 高)

运行参数

工作温度

-25℃~+50℃

工作湿度

0~90%相对温度,无凝霜

IP 等级

IP54



超声波参数



测量范围

-20dBμV~65dBμV

分辨率

1dB

精度

±1dB

传感器灵敏度

-65dB

传感器中心频率

40KHz

传感器直径

16mm

测试源

25dB~35 dB

地电波参数



测量范围

0~60 dBmV

分辨率

1dB

精度

±1dB

检测脉冲极性

正负

最大灵敏度

1mV

输入阻抗

50 欧

测量信号带宽

3~100M(3~60MHz)

每周期最大脉冲

655

最小脉冲频率

10Hz

电容式 TEV 探头

采用强磁吸附式



测量范围

-20~1500℃

聚焦

手动,0.2m 到无限

帧频

25HZ

分辨率

384*288 像素(大于11000 像素)

光学

6.8mm 透镜

温度范围校准

5-90

电池电源



内部电池

3.7v3500mAh 锂-离子

正常工作时间

约 8 小时

电池保护

自动关机时间(默认 10 分钟)

充电器额定电压

220±10%

充电电压/电流

5V /2.4A

完全充电时间

约 4 小时

电池可拆卸更换



应用




基础功能(检测仪/定位仪)

地电波检测

带电连续测量设备地电波局放

超声波检测

带电连续测量设备超声波局放

红外成像

带电连续测量设备温度

数值显示

实时显示地电波水平

记录

实时记录并保存测量信号

智能诊断

智能评价局部放电状态,并显示红

绿灯警报

设备管理

支持企业设备管理系统接口,方便

测量数据管理

工作模式

可工作在单机模式或联网模式,支

持无线通信

自动联网

通过设置有效用户信息,自动登录

云计算平台



高级功能(云计算)

海量存储

通过检测终端自动存储或手动上

传检测数据

数据查询

提供多种数据查询方式,方便用户

管理

数据分析

提供横向和纵向多种分析方式,并

自动生成检测报表

数据交换

允许不同用户之间进行数据交换

数据共享

允许不同用户之间共享数据源和

知识库

知识管理

可建立局部放电特征知识库,便于

知识的积累和传承

智能诊断

基于知识库评价局部放电状态并

选择检修策略

数据安全

提供存储卡与云计算的数据同步

和加密备份,保障安全

设备台帐

建立统一的设备参数,跟踪设备状

专家在线

提供专家网络在线指导诊断设备状态
