雷电冲击电压发生器

来源:www.whmoen.com    更新时间:2020-07-01

雷电冲击电压发生器产品特性:
满足适用于35kV及以下电力产品的雷电冲击电压放电试验及研究。

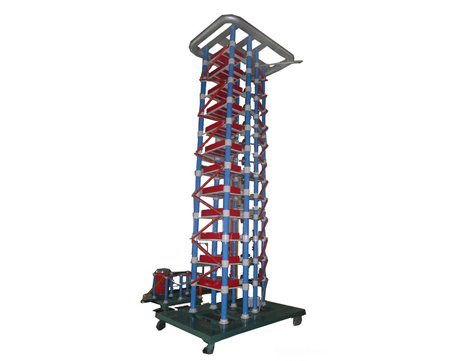

雷电冲击电压发生器
产生标准雷电冲击电压波形数量:3个。
1、标准雷电冲击电压全波1.2±30%/50±20%μs,效率大于90%;
2、标准雷电冲击截波电压波形,效率:不低于90%,
采用截断装置可产生截断时间2~6μs的雷电截波,截波分散性小于100ns。
3、变压器电抗器雷电冲击电压试验专用的示伤电流全波波形;
雷电冲击电压波形参数及其偏差均符合有关国家GB311、GB/T16896.1及GB16927标准的要求。

雷电冲击电压发生器配置清单如下:
1、MOEORW-3100 -400kV/30kJ雷电冲击电压发生器本体             1台
2、MOEORW-3100-CR-400kV/1000pF低阻尼负荷型雷电冲击电容分压器1.0% 1台
3、MOEORW-3100CS-2000A冲击电压试验计算机全自动控制系统 1套
4、MOEORW-3100-DIMS-1000B全自动数字化冲击测量分析系统 1套
5、MOEORW-3100调波电阻和附件,放电接地棒 1套
6、HRMC-400kV单球截断间隙装置 1台
7、HRLGR-100kV/100mA自动整流充电电源装置                 1台
8、MOEORW-3100示伤电流分流器,10kA,1.0%                  1套

MOEORW-3100 -400kV/30kJ雷电冲击电压发生器

项目

Description 描述

数量

备  注

1

MOEORW-3100 -400kV/30kJ
全自动雷电冲击电压发生器本体

1台

含有调波器件

2

MOEORW-3100-LGR-100kV/100mA-5Kva
直流自动充电装置

1套

含有放电接地棒

3

MOEORW-3100-CR-400kV/1000pF雷电冲击电容分压器

1套

含有低压臂,1.0%

4

HRMC-400kV单球截断间隙装置

1套

自动调节球距

5

MOEORW-3100示伤电流分流器

1套

10kA,1.0%

6

A.MOEORW-3100CS-2000A全自动冲击试验计算机控制系统:
自动调整球距,自动安全接地,PLC光电程控软件。
B.MOEORW-3100-DIMS-1000B全自动冲击试验测量分析系统:
1)2通道TBS1102彩色数字示波器(精度3%);
2)软件数字量化测量显示冲击峰值电压(精度1%);
3)计算机专用波形记录分析测量软件和控制软件;
4)自动将示波器采集到的雷电冲击波形传递到计算机,计算机自动测试分析波形参数,可将试验波形文件自动存盘,可用对比法或传递函数法比较分析电抗器变压器的示伤电流波形。

1套

抗干扰隔离滤波测控台:电脑、控制光纤、高电压测试附件与测试线缆。



雷电冲击电压发生器
主要技术参数:适用于35kV及以下电力产品的雷电冲击电压试验研究。
1 标称雷电波冲击电压:MOEORW-3100 -±400kV
2 标称容量(能量):30kJ
3 级电容:1.5μF,100kV(2×50kV-3.0μF)干式全绝缘封装,永不漏油变形。
4 级电压:100kV
5 级数/级容量:4 / 7.5kJ
6 输出标准波形及幅值:3个
7  同步范围:大于20%
8  使用持续时间:小于80%额定工作电压时可连续工作;大于80%额定工作电压时可间断工作。
9  幅值调节误压差小于1%,zui低输出电压不大于10%设备标称电压。
10 同步误动率:小于1%
11 底座:2.5m × 1.3m,脚轮,可移动。高度:约2.0米。重量:约800kg。
