互感器检定装置

来源：www.whmoen.com    更新时间：2020-06-28

互感器检定装置概述

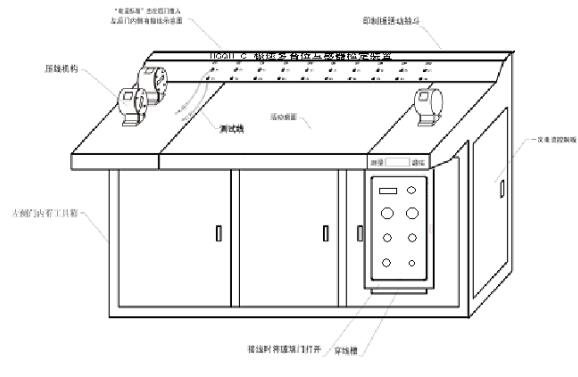

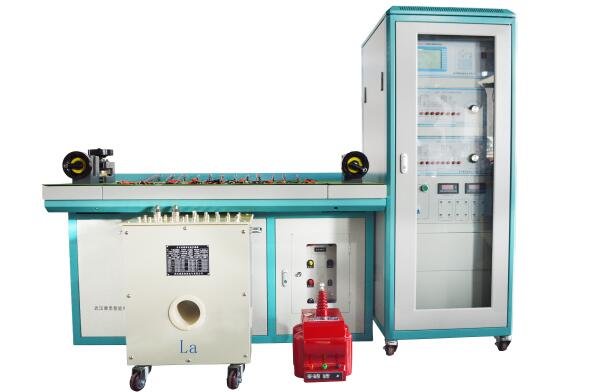

互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。


互感器检定装置主要特点
(1)该互感器检定装置细调节采用了程控源技术，使测试点的定位更加快速、准确。
(2)该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的
  时间里可测量十二只任何变比的电流互感器。
(3) 该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
(4) 该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量


互感器检定装置功能
互感器检定装置具有如下功能：

1.可对被测的多只电流互感器按照预定的顺序进行全自动测试；
2.互感器测试台可对被测的多只电流互感器中的某一只进行定点测试；
3.显示正在进行测量的电流互感器序号；
4.在上位计算机的控制下可进行标准互感器的变比的全自动切换。


互感器检定装置检定及维护
1.本装置中的校验仪在向上一级计量主管部门送检时操作步骤如下：
a.关掉电源（保证安全）。
b.将校验仪底板后的连接线（包括和与检定台和计算机的联线）全部去掉。
c.轻轻抽出校验仪，并带上校验仪的电源线。
2.在日常的维护过程中，您需要注意一下几个问题：
a.本装置中一部分为木质结构，在使用中不要在桌面上放有损桌面的东西。
b.在移动整个装置时，禁止拖推桌面，您如需要移动整个装置，请先将桌面取下后再移动整个装置。
c.试验过程中请对校验仪轻拉轻放，避免损坏校验仪和木质桌面。
d.请保持台体后部接线的整齐，避免台体因后部的接线凌乱而引起的短路或开路。
e.长时间不工作时请关闭电源。
f.禁止带电插拔数据电缆。连接数据电缆之前，请先关闭计算机电源以及测试仪器电源。
g.为了消除运行过程中的感应静电和人身设备安全，试验前，请先确保接地良好。
h.请不要在潮湿和电磁干扰强烈环境下工作。
i.如需要数据上网，请与公司联系。另外请提供一些基本资料。如操作系统，数据库格式、数据字段名称等等。

互感器检定装置成套件
一、标准成套件
1、互感器校验仪                                         1台
2、电流电压互感器负荷箱         1台
3、MEHT全自动互感器校验台 1套
4、极速互感器校验管理软件 1份
二、选配成套件
1.计算机                                1套
2.打印机                                1台
