微机继电保护测试装置

来源：www.whmoen.com    更新时间：2020-06-17

MEJB-1600A微机继电保护测试装置采用嵌入式工业操作系统Windows CE，其操作系统文件和应用软件文件均已内置，无需安装即可直接使用。软件升级时，只要将新的系统文件用U盘或网口拷贝覆盖原文件即可。

注意：
1、用户软件升级应由厂家技术人员操作或在厂家技术人员指导下操作。
2、测试时请注意测试软件中测试仪型号、通讯接口是否设置正确，升级软件时请注意查看文件“README.TXT”中的相关事项，确保与您的设备硬件匹配。
3、MEJB-1600A微机继电保护测试装置内置系统及软件更新可能需要时间较长，请耐心等待，并保证测试仪供电和复制操作不中断。否则，Windows CE和测试程序将可能无法启动，需要返厂更新。


微机继电保护测试装置前面板

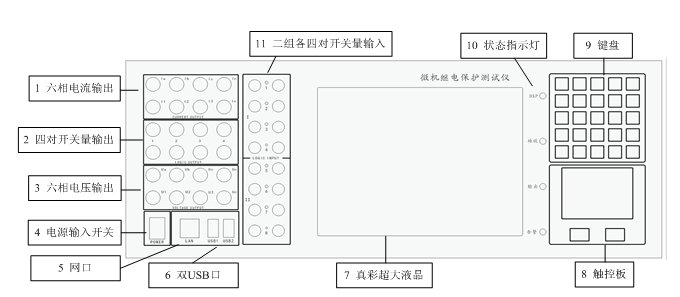

微机继电保护测试装置前面板图
1、六相电流输出端孔：Ia、Ib、Ic、I1、I2、I3、IN。
2、四对开关量输出
3、六相电压输出端孔：Ua、Ub、Uc、U1、U2、U3、UN。
4、工作电源开关
5、LAN口：网口，与电脑网口连接，通过电脑的测试软件进行试验。
6、二个USB接口：外接USB鼠标、键盘或U盘。
7、液晶屏：8.4英寸800×600×16b真彩。
8、触控板：鼠标功能。
9、专用功能键盘
10、测试仪状态指示灯：功放就绪、DSP就绪、故障报警、输出送量。
11、二组各四对开关量输入

MEJB-1600A：六相电流和六相电压。

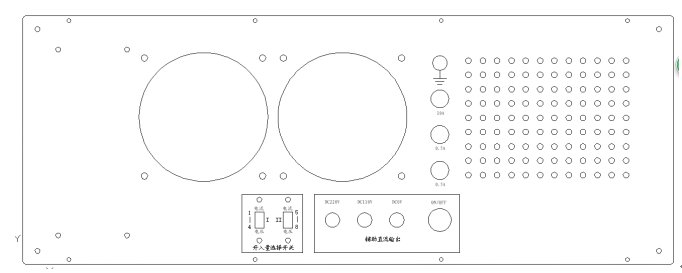

微机继电保护测试装置后面板

两个散热风机。
开关量选择开关：前面板上的二组各四对开关量输入的适用类型通过这二个开关分别设置成“电压型”和“电流型”通道。
辅助直流电源输出端子及其按钮开关：DC  220V/110V  0.5A。
其他：接地端子，3A、20A、0.5A保险座。

微机继电保护测试装置硬件操作入门

1、关闭测试仪电源，将测试导线分别从面板上电压输出端子和电流输出端子接至被测装置上，将装置的动作接点接入开入量端子，如果需要还可以将开出量端子接至相关装置上。
2、如果需要，可以将外接鼠标、键盘、USB设备（如U盘、打印机等）和网线接入面板上的相应接口。
3、将220V/50Hz交流电源接入测试仪电源插口，确认接线无误后，打开测试仪电源。
4、等待测试仪内置工控机启动完成，功放就绪、DSP就绪灯亮，Windows CE和内置测试软件启动完成，方可开始试验。偶有开机后较长时间DSP就绪灯仍未亮甚至蜂鸣器长鸣则表示启动失败，此时只要关机重启即可。
5、如果用户用PC机上的测试软件进行试验，应该将笔记本电脑用网络接口和主机连接，启动测试程序。
6、试验前或试验中如果希望消除模拟量输出直流零漂，可以测量并输入直流零漂值，由软件进行直流零漂校正（见6.2.7 系统属性）。
7、试验中，如果出现故障和异常，故障报警灯亮，蜂鸣器鸣叫，测试仪停止输出，测试程序显示报警信息。用户应立即进行检查，确保解除故障或异常后方可继续试验。
8、试验中送量输出时送量输出灯亮，停止输出时灯灭。
9、试验完毕后，先关闭测试仪电源，再拆去试验接线和其他连接缆线。
