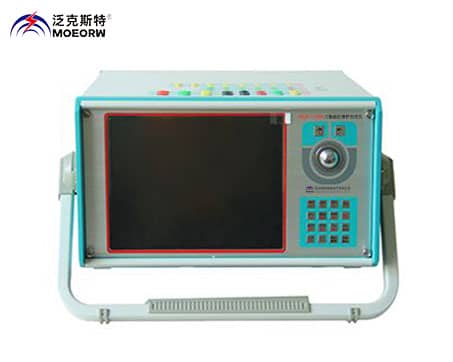

MEJB-1200六相微机保护测试仪(6U+6I)

MEJB-1200六相微机保护测试仪(6U+6I)

售前咨询:027-87669508

六相继电保护测试仪(6U+6I)产品特点

    l  使用易用的Windows XP操作系统,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”。

    l  高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。

    l  配备有超薄型工业键盘和触控鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

    l  配备有外接USB接口,可以方便地进行数据存取和软件维护。

    l  无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘。

    l  采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。

    l  可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相角、频率。

    l  功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,在输出电流达到更大时,波形仍能保证不失真、不削峰。

    l  开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作。

    l  可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,可以实时存储测试数据,显示矢量图,打印报表等。

    l  采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便。

    l  仪器具有自我保护功能,采用合理设计的散热结构,具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。



   ◆
六相继电保护测试仪(6U+6I)技术参数

1.2.1 交流电流源

l  六相共用中性点的电流源,电流上升下降时间 <100μs

l  更大输出功率:300VA/相

l  输出准确度:

0.1A~1A准确度

±5mA

1A~10A准确度

±0.2%

10A~30A准确度

±0.2%

l  分辨力:

0.1A~10A分辨力

1mA

10A~30A分辨力

5mA

l  单相连续输出时间:

0.1A~10A输出时间

不限时

10A~20A输出时间

≥60秒

20A~30A输出时间

≥15秒

1.2.2 交流电压源

l  六相共用中性点的电压源,电流上升下降时间 <100μs

l  更大输出功率:≥75VA/相

l  输出准确度:

1V~5V准确度

±10mV

5V~125V准确度

±0.2%

l  分辨力:

1V~5V分辨力

1mV

5V~125V分辨力

5mV

1.2.3 直流电流源

l  单相输出范围:-10A~+10A或0~20A

l  更大输出功率:200VA/相

l  输出准确度:

±0.1A~±2A准确度

±10mA

±2A~±10A准确度

±0.5%

l  分辨力:5mA

1.2.4 直流电压源

l  直流电压输出范围:-150V~+150V或0~300V

l  更大输出功率:≥100VA

l  输出准确度:

±1V~±5V准确度

±20mV

±5V~±150V准确度

±0.5%

l  分辨力:

±1V~±5V分辨力

5mV

±5V~±150V分辨力

10mV

1.2.5 流电压、电流源角度

l  相角范围:0°~ 360°

l  准确度:±0.2°

l  分辨力:0.01°

1.2.6 流电压、电流源频率

l  频率范围:10~1500Hz

l  输出准确度:

10Hz~65Hz

±0.001Hz

65Hz~1500Hz

±0.02Hz

l  分辨力:0.001 Hz

l  能叠加2~20次任意幅值的谐波及直流

1.2.7 计时精度



1ms~1S

±10ms

1S~999999S

±0.2%

1.2.8 开入量

l  8路独立开关接点输入,自动识别有源接点的极性

l  兼容空接点与15V~250V有源接点

1.2.9 开出量

l  4对可编程开关空接点输出

l  接点容量:250VDC,0.5A 或 250VAC,0.5A

1.2.10 同步性

电压电流同步性 ≤50μS


1.2.11 供电电源

l  交流输入电压

额定值:220V ± 10%

基准值:220V ± 2%

l  交流供电频率:

额定值:50Hz ± 10%

基准值:50Hz ± 2%


1.2.12 使用环境条件

l  环境温度:-10℃~+40℃

l  相对湿度:≤90%

l  大气压强:80~110kPa


1.2.13箱体尺寸与重量

l  箱体尺寸(长×宽×高):420mm×190mm×470mm

l  重量:23千克
