当前位置:首页 > 产品展示 > 九、继电保护、二次回路测试设备 > MOEORW-6180微机继电保护测试系统 更新时间:2024-03-18

微机继电保护测试系统

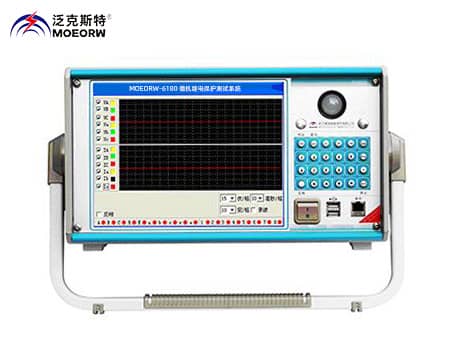

MOEORW-6180微机继电保护测试系统

参考标准:GB7261-2008,DL/T624-2010
产品别名:微机继电保护校验仪,微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、相继保测试仪、相继电保护校验仪、继保校验仪、相继保校验仪、继保仪。
产品特性:
交流电流输出:6路,每路30A/450VA 六路并联180A/1000VA <100μs;
直流电流输出:6路,每路±10A/120VA;
叠加谐波:2~24次谐波;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

微机继电保护测试系统

产品用途

    MOEORW-6180微机继电保护测试系统除可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定外,并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作,能自动测试及扫描各种保护定值,进行故障回放,测试备自投、快切、系统振荡等,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试,12相输出可用于备自投测试。

◆微机继电保护测试系统产品特点
     n 标准12相电压电流完整同时输出,且幅值、相位、频率完全独立调节
     n 12通道闭环回采录波监视  对本机12通道电压电流输出波形进行回采、监视和录波。可直观方便地监视和观察输出波形失真情况。
     n 双操作方式  除了单机操作外,装置还可以外接台式机或笔记本电脑进行操作,两种方式功能完全一致,真正完整的双操作模式。
     n 高性能主控制器 输出部分采用超高速DSP+FPGA控制,实时信号处理能力极强,传输频带宽,每周输出2400点高精密波形,18位DA转换器。输出波形精度极高,失真小,线性好。
     n 高速大容量工控机,10.4”超大屏幕  内置嵌入式Windows XPE操作系统,软件系统高度稳定,电子硬盘容量大,任意开关机,绝无系统损坏。装置自带10.4”超大屏幕,显示容量和字体大,效果佳。
     n 模块式组合部件结构  采用军工技术,实现多级绝缘隔离和等电位静电屏蔽防护,大量采用精密元器件,并进行了专业化的结构设计。装置可靠性高,EMC性能极佳,且体积小、重量轻、功能全、携带方便。
     n 新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,小信号精度极高,波形精致平滑,性能卓越。不会对试验现场产生中高频干扰,而且保证了从大电流到微小电流全程都波形平滑、精度优良。
     n 功能强大  可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试,12相输出可用于备自投测试。
     n 备自投测试及快切功能10路开入8对开出,可测试各种备自投和快切装置。测试界面设计美观,可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
     n 接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入输出接点可根据用户需要扩展。
     n 独立可调直流电源  设有一路大功率110V或220V专用直流电源输出。
     n 接口完整  装置面板上有自带键盘和鼠标,单机能进行完整操作。装置带有USB口和网口,可与PC机通信进行操作,可外接打印机、键盘、鼠标、U盘等。
     n 内置GPS  装置自带GPS接口,可实现双机同步测试,可进行光纤纵联差动保护试验。
     n 完善的自我保护功能  散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。
     n 轻小型高集成单机和一体化结构  属于跨专业联合设计产品,综合了多专业的先进科技成果。体积小,重量轻,具有更高的性能价格比。
◆微机继电保护测试系统产品特点
     •交流电流输出:6路,每路30A/450VA   六路并联180A/1000VA
     •交流电压输出:6路,每路120V/80VA   线电压240V/120VA
     •交流输出精度:0.1%(主量程范围内)
     •直流电流输出:6路,每路±10A/120VA
     •直流电压输出:6路,每路±160V/80VA
     •直流输出精度:0.2%(主量程范围内)
     •相   位:     0~360°
     •相位精度:     0.01°
     •叠加谐波:     2~24次谐波
     •输出频率:     0~1200Hz
     •频率精度:     0.001Hz
     •开 入量:     10路(无极性,可扩展)
     •开 出量:     8对(可扩展)
     •独立直流:     DC110V/220V,额定电流1.5A
     •外形尺寸:     420×360×210mm3
     •重   量:     19kg
