0.1Hz程控超低频高压发生器选型

来源:www.whmoen.com    更新时间:2020-05-12

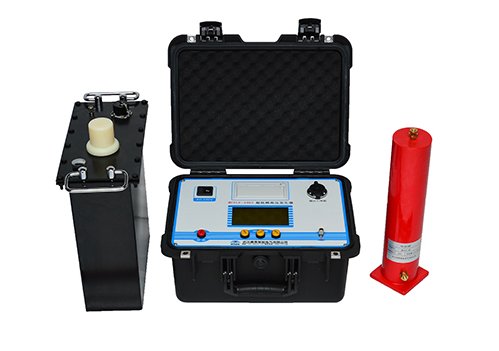

0.1Hz程控超低频高压发生器选型简介
武汉摩恩提供0.1Hz程控超低频高压发生器厂家价格、0.1Hz程控超低频高压发生器厂家报价,产品选型,技术支持,0.1Hz程控超低频高压发生器采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告
0.1Hz程控超低频高压发生器选型

型号

额定电压

带载能力

电源
保险管

产品结构、重量

30/1.1

30kV
(峰值)

0.1Hz,≤1.1µF

10A

控制器:4㎏
升压器:25㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

40/1.1

40kV
(峰值

0.1Hz,≤1.1µF

10A

控制器:4㎏
升压器:25㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

50/1.1

50kV
(峰值)

0.1Hz,≤1.1µF

15A

控制器:4㎏
升压器:35㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

60/1.1

60kV
(峰值)

0.1Hz,≤1.1µF

20A

控制器:4㎏
升压器:45㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

80/1.1

80kV
(峰值)

0.1Hz,≤1.1µF

20A

控制器:4㎏
升压器:50㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

100/1.1

100kV
(峰值)

0.1Hz,≤1.1µF

20A

控制器:4㎏
升压器:55㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF


0.1Hz程控超低频高压发生器选型选型
根据被试对向选择适当规格的产品。
使用时,试品电容量不得超过仪器的额定电容量。试品电容量过小,会影响输出波形。若小于0.05µF,仪器将不能正常输出,此时可并联0.05 µF的电容器(由本公司提供)辅助输出。下面是一些设备的电容量,供用户参考。

不同发电机的单相对地电容量



火    电

水     电

发电机容量
(MW)

200

300

600

85

125-150

300

400

单相对地电容
(µF)

0.2-0.25

0.18-0.26

0.31-0.34

0.69

1.8-1.9

1.7-2.5

2.0-2.5


交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)

截面
电       积       容     mm2
µF/Km

电压kV

16

25

35

50

70

95

120

150

185

240

270

10

0.15

0.17

0.18

0.19

0.21

0.24

0.26

0.28

0.32

0.38

-

35

-

-

-

0.11

0.12

0.13

0.14

0.15

0.16

0.17

0.19


0.1Hz程控超低频高压发生器选型超低频绝缘耐压试验原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

0.1Hz程控超低频高压发生器简介及特性

本产品接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,另外,还有如下特点需要特别说明:
1.电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
2.具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
3.具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
