当前位置:首页 > 产品展示 > 四、高压耐压试验设备 > MECL-DV冲击电流发生器

冲击电流发生器

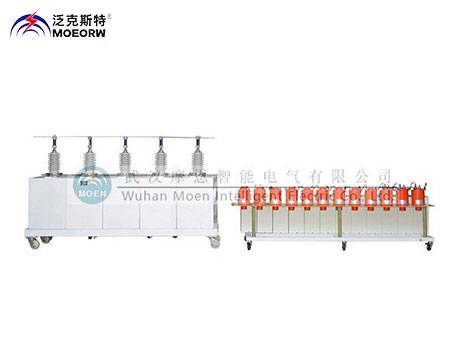

MECL-DV冲击电流发生器

执行标准:DL/T848.5-2004
产品别名:

冲击电流发生器

、升流器、大电流发生器、智能大电流发生器、程控大电流发生器、、便携式多功能大电流发生器、全自动温升试验装置、雷电脉冲冲击电压发生器、冲击电流发生器
产品特性:
应用于氧化锌避雷器阀片及SPD(浪涌保护器)进行冲击电流试验,也可用于其它研究性试验;
2000μS方波冲击电流幅值:3kA±5%;
采用下球气缸推动触发方式,同步性能好,动作可靠;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

◆冲击电流发生器用途
    MECL-DV系列冲击电流发生器主要用以检验电力设备进行耐受冲击电流稳定的能力,广泛应用于氧化锌避雷器阀片及SPD(浪涌保护器)进行冲击电流试验,也可用于其它研究性试验。技术指标符合国家标准和IEC标准的规定,主要技术性能处于国内领先地位,达到国际同类产品的先进水平。


◆冲击电流发生器特点:
    1、体积小、结构紧凑、调波方便
    2、输出电流大(4/10μS波形达到200kA)
    3、本装置采用下球气缸推动触发方式,同步性能好,动作可靠
    4、每只主电容器套管上都串有一只大能量的无感吸能电阻,确保主电容器的安全
    5、采用恒流充电计算机测量控制一体化系统,自动化程度高,抗干扰能力强

◆冲击电流发生器功能介绍
冲击电流发生器选用不同的子画面进行控制操作。计算机单元可用于系统的功能扩展、数据分析和处理。控制操作器设有紧急按钮,发生紧急情况时可按下,系统立刻跳闸,切断试验电源。
1、操作功能
1)冲击电流发生器供电电源接触器的合闸分闸,即充电、接地操作;
2)充电过程的暂停操作(冲击电流发生器供电电源接触器不分闸);
3)充电电压自动或手动升压降压;
4)自动充电时间的设定及充电间隔时间的设定;
5)自动充电电压的设定;
6)冲击电流发生器的自动或手动触发;
7)充电电源电流保护值的设定;
8)计数器的设定;
9)球隙自动跟踪曲线的设定
10)自动充电异常保护功能的投切;
11)控制系统各种保护状态的复位;
12)警灯警铃操作:可随时按响警铃;每次合闸充电前响警铃2秒钟。合闸后自动点亮警灯;


◆冲击电流发生器参数:

冲击电流发生器的主要技术参数

额定电压

≤±100kV

2000μS方波冲击电流幅值

3kA±5%

1/<20μS陡波冲击电流值

20kA±5%

4/10μS冲击电流幅值

200kA±5%

8/20μS雷电冲击电流幅值

200kA±5%

30/80μS操作冲击电流幅值

30kA±5%
