数字式双钳相位伏安表

来源:www.whmoen.com    更新时间:2020-07-02

数字式双钳相位伏安表厂家简介
  武汉摩恩提供数字式双钳相位伏安表厂家价格、数字式双钳相位伏安表厂家报价,产品选型,技术支持,双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。

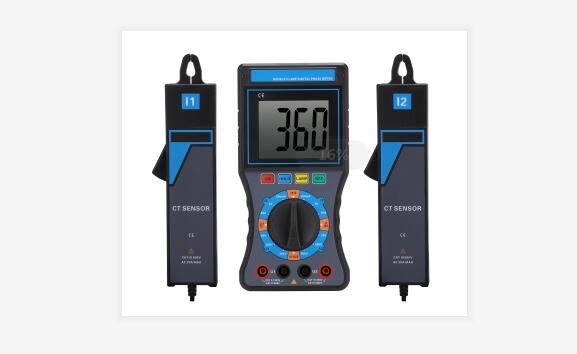

数字式双钳相位伏安表厂家
一. 数字式双钳相位伏安表厂家技术规格
1.基准条件和工作条件


影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃~40℃



环境湿渡

40%~60%

<80%



信号波形

正弦波

正弦波

β=0.05

信号频率

50HZ±1HZ

45H~65HZ



仪表工作电压

9V±0.1V

9V±1V



测相位电流幅值

1A±0.1A

10m~20.0A



测相位电压幅值

100V±10V

30V~600V



外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置


2.一般规格

功    能

相位、交流电流、交流电压、交流漏电流、相序直接测试;变压器组别、感性、容性电路判别;功率因数、功率间接测试

电    源

DC9V 碱性干电池(1.5V AA×6)

功    耗

开启背光灯zui大约35mA,电池连续工作约40小时

关闭背光灯,仪表耗电约5mA,电池连续工作约300小时

显示模式

LCD显示,蓝屏背光功能,适合昏暗场所

LCD尺寸

70mm×62mm

LCD显示域

64mm×54mm

仪表尺寸

长宽厚:196mm×92mm×54mm

钳口尺寸

φ7.5mm×13mm

采样速率

约3次/秒

量    程

交流电压:0~20V/200V/600V

交流电流:0~200mA/2A/20A

相位:0~360°

测量相位时
被测信号的
幅值范围

测U1-U2相位时:30V~600V

测I1-I2相位时:10mA~20.00A

测U1-I2或I1-U2相位时:10V~600V、10mA~20.00A

数据保持

测试中按HOLD键保持数据,“DH”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电压检测

当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池

仪表质量

主机约550g(带电池),表钳约170g×2,测试线约250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃~40℃; 80%Rh以下

存放温湿度

-10℃~60℃; 70%Rh以下

输入阻抗

测试电压各档输入阻抗为:2MΩ

测U1U2相位时电压输入阻抗为:40kΩ

耐    压

仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与外壳之间、两电压输入端之间≥10MΩ

结    构

双重绝缘


3.基准条件下基本误差及性能指标

类 别

量 程

分辨率

基本误差

电 压

20V

0.01V

±(1.2%rdg+2dgt)

200V

0.1V

500V

1V

电 流

200mA

0.1mA

±(1.0%rdg+2dgt)

2A

1mA

10A

10mA

相 位

0~360°

±1°


注意:工作条件下相位误差不超过±3°。
