MEDW-5A 大型地网接地电阻测试仪仪器原理

来源:武汉摩恩   发布时间:2018-04-28

MEDW-5A 大型地网接地电阻测试仪仪器原理

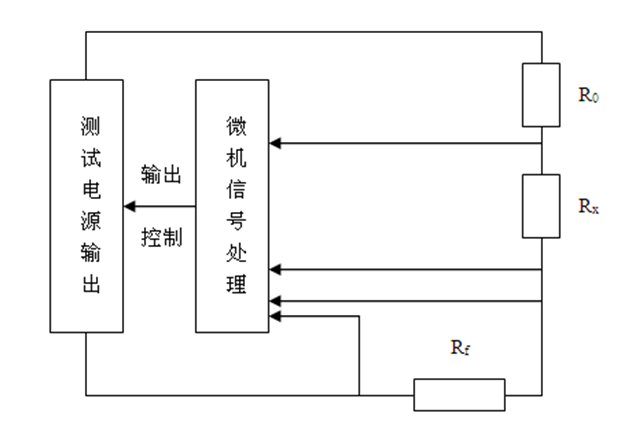

图1测量原理示意图

1、 R0 回路电阻大约5~200Ω
2、 Rx 测试电阻大约0~200Ω
3、 Rf 标准电阻
4、 测量电流线D:长度为地网对角线长度的3~5倍;线径:≥1.5mm2
5、 测量电压线1:长度为0.618D;线径: ≥1.0mm2
6、 测量电压线2: 接被测地网
7、 测量接地线:  接被测地网。
