精密接地电阻测试仪

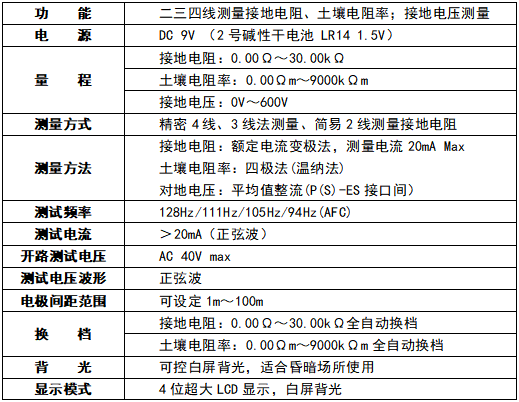

功    能

二三四线测量接地电阻、土壤电阻率；

接地电压、交流电压测量

电    源

DC 9V (锌锰干电池 R14S 1.5V 6节 ，连续待机300小时)

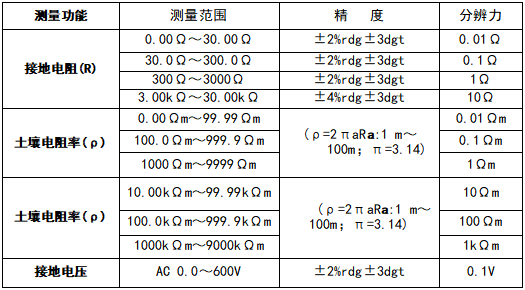

量    程

接地电阻：0.00Ω～210.0kΩ

土壤电阻率：0.00Ωm～9000kΩm

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻：额定电流变极法，测量电流20mA Max

土壤电阻率：四极法(温纳法)

对地电压：平均值整流(P(S)-ES接口间）

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

测试电压波形

正弦波

电极间距范围

可设定1m～100m

换    档

接地电阻：0.00Ω～210.00kΩ全自动换档

土壤电阻率：0.00Ωm～9000kΩm全自动换档

背    光

可控蓝屏背光，适合昏暗场所使用

显示模式

4位超大LCD显示，蓝屏背光

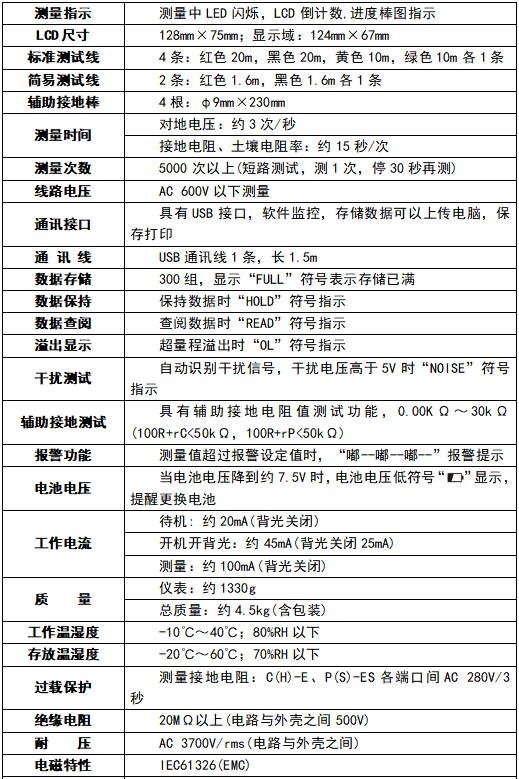

测量指示

测量中LED闪烁，LCD倒计数,进度棒图指示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表尺寸

高宽厚：215mm×190mm×95mm

标准测试线

4条：红色20m，黑色20m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

4根：φ10mm×150mm

测量时间

对地电压：约3次/秒

接地电阻、土壤电阻率：约5秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 600V以下测量

RS232接口

具有RS232接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线

RS232通讯线1条，长1.5m

数据存储

300组，“MOEORWM”存储指示，显示“FULL”符号表示存储已满

数据保持

保持数据时“HOLD”符号指示

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

当电池电压降到约7.5V时，电池电压低符号“ 显示，提醒更换电池

功    耗

待机: 约20mA(背光关闭)

开机开背光：约45mA(背光关闭25mA)

测量：约100mA(背光关闭)

质    量

总质量：4.5kg(含包装)

仪表：1443g(含电池)

测试线：1560g

辅助接地棒：935g(4根)

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下
