MOEN-9898Y 远程核相仪远程核相

来源:武汉摩恩   发布时间:2018-04-19

MOEN-9898Y 远程核相仪远程核相
        将接收主机开机,短按按键切换到远程核相界面,在室外空旷处等待1-2分钟,连接好GPS卫星信号,直至语音播报“发 射器无信号”,即可开始测量。

若测试地点无GPS信号(如地下配电室),需先在室外有GPS信号的地方,将接收主机连接到GPS卫星信号后,再拿到无GPS信号的地方测量。

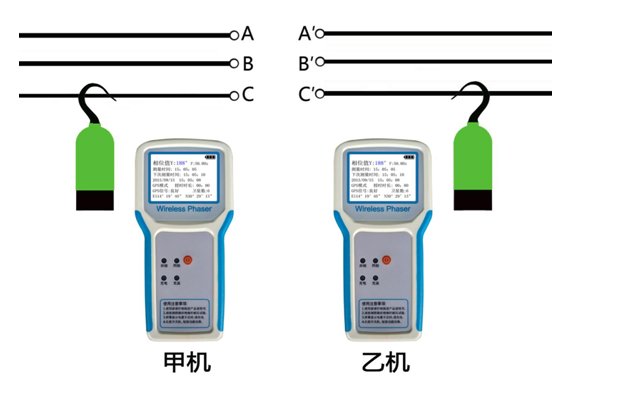

测量时记录两台接收主机同一时刻的相位值,计算相位差值:相位差值=甲机Y相位值-乙机Y相位值。操作示意图如下:

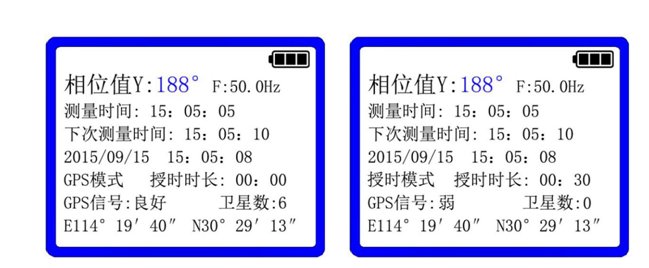

显示界面图说明:




显示内容

结果注释

相位值Y188°

Y发射器测量线路的相位值

F:50.0Hz

线路频率

测量时间:15:05:05

本次测量的时间

下次测量时间:15:05:10

下次测量的时间

2015/09/15 15:05:08

当前北京时间

GPS模式/授时模式

GPS信号良好时为GPS模式,

GPS信号弱时为授时模式

授时时长:00:00/00:30

进入授时模式工作的时长



GPS信号:良好//

良好:至少收到了3颗卫星。

弱:收到过信号,但无精准时间信息。

无:开机后未收到过GPS信号。

卫星数:0/6

接收到卫星的个数

E114°1940  N30°2913

当前地理位置的经纬度

提示:

(1)     GPS信号良好时,测试使用GPS时钟,其精度较高,同步误差小于10纳秒,相位值引入误差小于0.1度。GPS信号弱时,测试使用仪器内部时钟,其精度比GPS时钟差,1秒误差小于0.5微秒,但误差会随着时间推移而累积,10分钟误差小于300微秒,相位值引入误差小于5度。

(2)     结果计算时应统一计算方式,建议相位差值=甲机相位值-乙机相位值。如果结果为负数,则加360度。

(3)     如果甲乙两机在短距离范围内(相距小于300米)测量,两发射器的无线信号会相互干扰,可能使测量结果无效。
