MOEN-9898Y 远程核相仪各电压等级操作说明

电压等级与被测物

操作说明

近距离核相时同时使用XY

远程核相时只使用Y,不使用X

6kV220kV输电线路

将发射器X/Y连接绝缘杆后挂接在高压线上测量。详见高压线核相操作示意图(图2)。

高压开关柜带电显示器

将发射器X/Y尖头端插入带电指示器,再将接地线DC端插入发射器接地孔(也是充电孔),鳄鱼夹接地(一般夹在柜门螺丝上即可)进行测量。详见带电显示器核相示意图(图3)。开关柜PTCT二次侧取电点核相操作与此测量方法相同。

封闭式高压柜接线T

将发射器X/Y连接绝缘杆后接触T头测试,与高压输电线路核相方式一致。

380V/220V市电线路

发射器前端接触带电线路即可测量。

提示:
(1)部分型号开关柜装配了带电显示器,其上有取电点,可用于核相。此种方法为二次侧核相,其核相结果正确与否,依赖于L1、L2、L3与与母线的对应关系是否正确。
(2)近距离核相时只用1个主机,发射器X系列/Y系列配对使用。远程核相时,两个主机相距较远测量,但每个主机只与Y系列发射器配合测量。
一般高压输电线路近距离核相操作方法如图2所示,将X、Y发射器分别用绝缘杆挂接在高压线上,主机开机后选择近距离测量界面,观看测量结果。

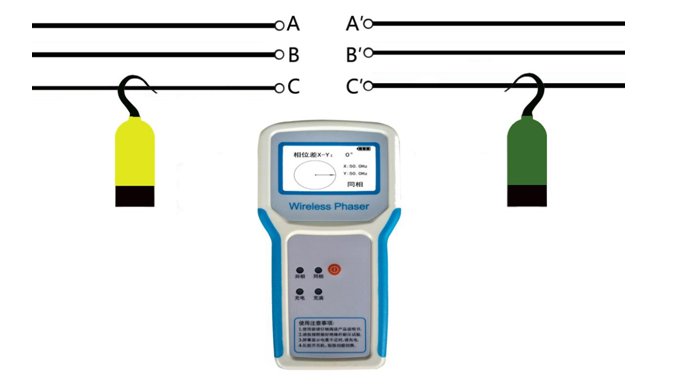

高压线核相操作示意图(图2)

带电显示器核相示意图(图3)
