MEJS-801抗干扰介质损耗测试仪操作步骤

来源:武汉摩恩    更新时间:2018-04-12

MEJS-801抗干扰介质损耗测试仪操作步骤
1、测量前准备:

1)用接地线一端接MEJS-801抗干扰介质损耗测试仪的接地柱,另一端接可靠的大地,保证MEJS-801抗干扰介质损耗测试仪外壳处在地电位上。
2)正接线时:将高压电缆插头插入后门HV插座中,将另一端的黑色鳄鱼夹夹到被测试品的高端引线上,也可以把红色鳄鱼夹与黑色鳄鱼夹并联使用。将CX低压电缆插入CX插座中,另一端的红色夹子夹试品的低端或末屏等,黑色夹子接地或悬空或接屏蔽装置。
3)反接线时:将高压电缆插头插入后门HV插座中,将另一端的红色鳄鱼夹夹到被测试品的高端引线上,黑色夹子悬空或接屏蔽装置。Cx插座不用。
2、打开电源开关,计算机进行自检,液晶屏显示中文主菜单如图11所示。
3、菜单选择:

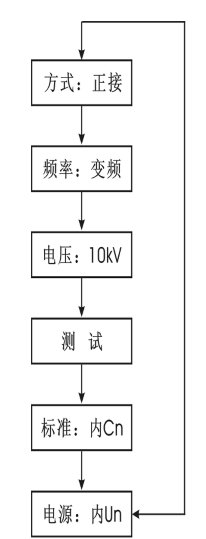

1)按“功能”键可移动光标至各菜单项,并循环指示。被选中项反白字体显示。选择键的流程见图12所示。

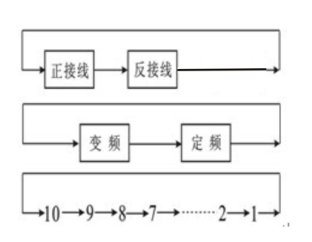

2)在光标当前所示项目,按“增大”、“减小”键可进行该项菜单的变更,并循环指示,流程见图13所示。
3)将菜单变更至与测试要求相对应后即可按选择键进行下个项目的选择。
*
图11
+     ,


           图12                          图13
-    .
            图14

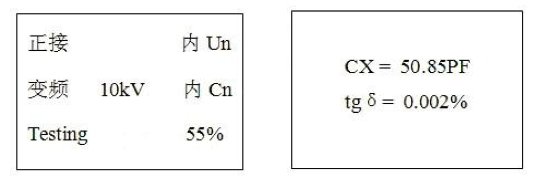

4、测试:打开开关,当光标在测试项目上时,按确认键大约5秒钟开始测试。测试过程中显示的画面如图14(正接线,变频)所示,当下面的进程到100%时候测试完毕,然后显示测量结果见图15所示,此时光标指示打印机图标,按确认键打印报告。
测量结果的意义如下:
tgδ:试品的损耗因数tgδ值
CX:测量的电容值
V:施加电压值
I:试品流过的电流
F1,F2:试验频率
打印结束后,关闭电源开关,测试完毕。
