抗干扰介质损耗测试仪厂家简介
  武汉摩恩提供抗干扰介质损耗测试仪厂家价格、抗干扰介质损耗测试仪厂家报价,产品选型,技术支持,抗干扰介质损耗测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作,微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备及电容量;对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。

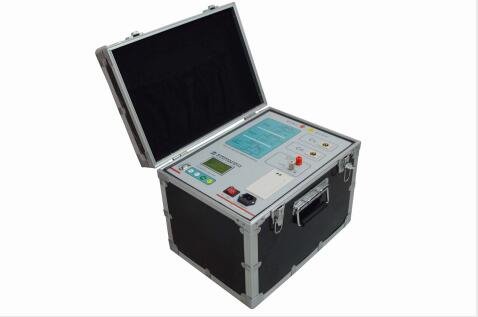

抗干扰介质损耗测试仪厂家

一、抗干扰介质损耗测试仪厂家概述
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
MEJS-801D全自动抗干扰介质损耗测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供zui高10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。
二、抗干扰介质损耗测试仪厂家性能特点
1、具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ。
2、具有反接线低压屏蔽功能,在CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量。
3、具有外施电压和外加CN的测量功能。
4、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。
5、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
6、过流保护功能,在试品短路或击穿时仪器不受损坏。
7、内附标准电容和高压电源,便于现场测试,减少现场接线。
8、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示操作。
三、抗干扰介质损耗测试仪厂家技术指标

准确度

Cx:±(读数×1%+1pF)
tgδ:±(读数×1%+0.00040)

抗干扰指标

变频抗干扰,在200%干扰下仍能达到上述准确度

电容量范围

内施高压:  3pF~60000pF/10kV   60pF~1μF/0.5kV
外施高压:  3pF~1.5μF/10kV   60pF~30μF/0.5kV
分辨率:  zui高0.001pF,4位有效数字

tgδ范围

不限,分辨率0.001%,电容、电感、电阻三种试品自动识别

试验电流范围

10μA~5A

内施高压

设定电压范围:0.5~10kV
zui大输出电流:200Ma
升降压方式:连续平滑调节
电压精度:±(1.5%×读数+10V)
电压分辨率:1V

外施高压

正接线时zui大试验电流1A,工频或变频40~70Hz
反接线时zui大试验电流1A/10kV,工频或变频40~70Hz

CVT自激发
低压输出

输出电压3~50V,输出电流3~30A

测量时间

约40s,与测量方式有关

输入电源

180V~270VAC,50Hz/60Hz±1%,市电或发电机供电

环境湿度

-10℃~50℃

相对湿度

<90%


四、抗干扰介质损耗测试仪厂家仪器介绍
抗干扰介质损耗测试仪厂家测量原理

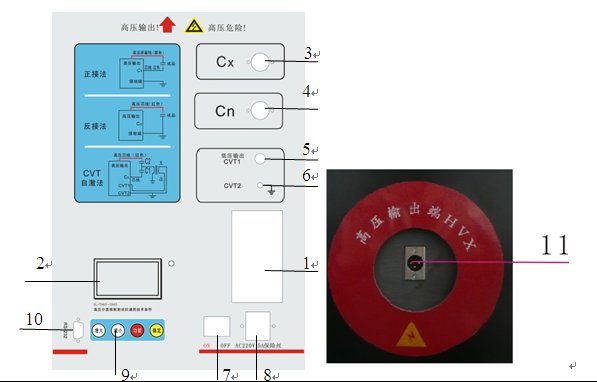

图1 仪器面板和侧面
1. 打印机:打印测量数据。
2. 显示器:128×64液晶显示器,显示菜单和各种提示信息及测量结果。
3.CX插座:是试品信号的测量输入端,正接线时由专用低压电缆连接,此电缆单层屏蔽带特制鳄鱼夹,接试品低端。反接线时此端空置。
4.CN插座:是外标准电容信号的测量输入端,使用内标准时此端空置。
5.CVT端:测量CVT的专用端子,自激法电流输出端。
6.接地桩:实验时,必须通过接地线接地。
7. 电源开关:整机电源的开启和关闭。
8. 电源座:供电电源输入口,交流220V±10%,50Hz,带保险仓。
9. 按键区:“增大”、“减小”、“功能”、“确定”
10.升级调试接口。
11.HV插座:高压引出端子,由高压电缆连接,接试品高压端。输出10kV高压。

五、抗干扰介质损耗测试仪厂家测量原理

1、仪器结构

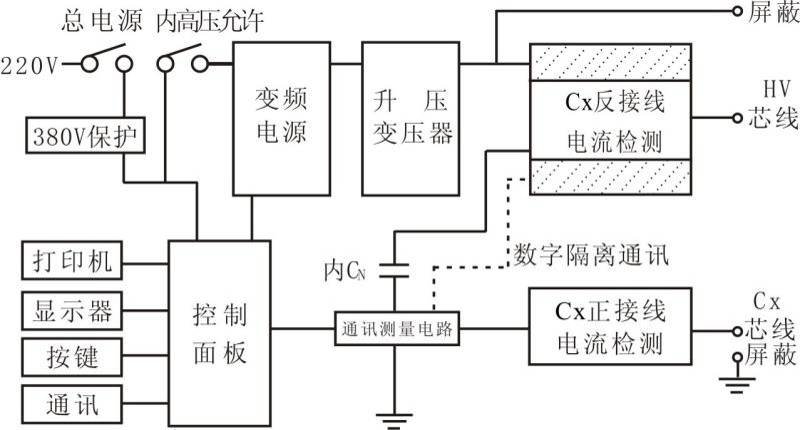

图2 仪器原理图
测量电路:傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。
控制面板:打印机、键盘、显示和通讯中转。
变频电源:采用SPWM开关电路产生大功率正弦波稳压输出。
升压变压器:将变频电源输出升压到测量电压,zui大无功输出2KVA/1分钟。
标准电容器:内Cn,测量基准。
CN电流检测:用于检测内标准电容器电流,10μA~1A,输入电阻<2Ω。
Cx正接线电流检测:只用于正接线测量,10μA~1A,输入电阻<2Ω。
Cx反接线电流检测:只用于反接线测量,10μA~1A,输入电阻<2Ω。
反接线数字隔离通讯:隔离电压20kV,采用精密MPPM数字调制解调器,将反接线电流信号送到低压侧。

2、工作原理
启动测量后高压设定值送到变频电源,变频电源用PID算法将输出缓速调整到设定值,测量电路将实测高压送到变频电源,微调低压,实现准确高压输出。根据正/反接线设置,测量电路根据试验电流自动选择输入并切换量程,测量电路采用傅立叶变换滤掉干扰,分离出信号基波,对标准电流和试品电流进行矢量运算,幅值计算电容量,角差计算tgδ。反复进行多次测量,经过排序选择一个中间结果。测量结束,测量电路发出降压指令变频电源缓速降压到0V。
按被测试品是否接地分两种测量方式,即正接线测量方式和反接线测量方式。两种测量方式的原理如图3所示:
抗干扰介质损耗测试仪厂家工作原理
a 正接线测量               b反接线测量

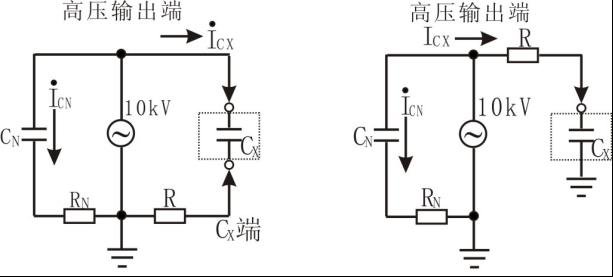

图3 测量原理图
在高压电源的10kV侧,高压分两路,一路给机内标准电容CN,此电容介损非常小,可以认为介损为零,即为纯容性电流,此电流 可做为容性电流基准。在Cx试品一侧,试品电流通过采样电阻R采入机内,此可分解成水平分量和垂直分量见图二所示,通过计算水平分量与垂直分量的比值即可得到tgδ值。
在图3(a)中Cx为非接地试品,试品电流从试品末端进入采样电阻R,得到全电流值,在图3(b)中Cx为接地试品,机内Cx端直接接地,电流从试品高压端到机内采样电阻取得全电流值。
 抗干扰介质损耗测试仪厂家测量原理图

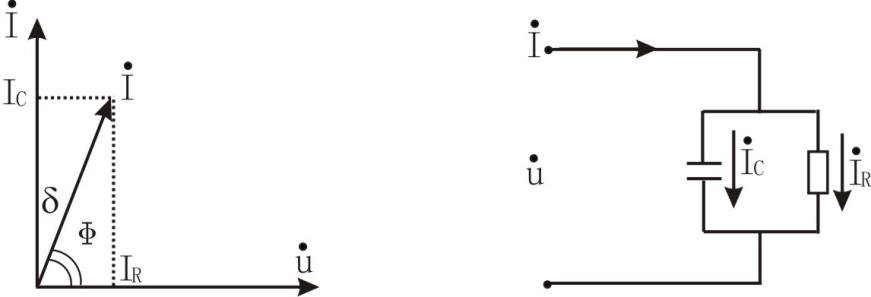

     a 电流矢量法                      b 试品等效电路
图4 试品等效电路
六、抗干扰介质损耗测试仪厂家注意事项
1、遵守《高压试验安全工作规程》要求。
2、高压试验必须由2名以上工作人员参加,1人操作,1人监护。
3、接线完毕后,由1人负责检查。
4、测试结束后,关闭电源开关。严禁带电拆装高压电缆!
5、仪器出现不正常现象,关闭电源开关,等待一分钟左右再检查。
6、测量完毕必须关闭电源开关,等待一分钟左右再拆线。
