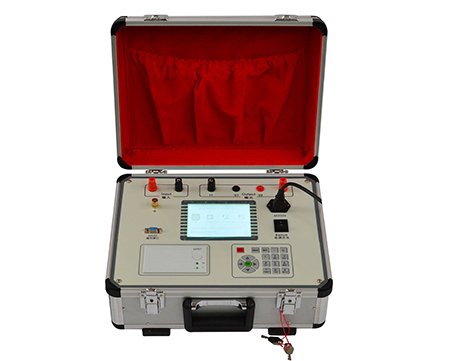

MERB-I变压器绕组变形测试仪测试接线方式

来源:武汉摩恩   发布时间:2018-04-12

MERB-I变压器绕组变形测试仪测试接线方式:
MERB-I变压器绕组变形测试仪是一个很细致的工作,所以要求试验过程必须认真。
除了外壳的接地线,要求变压器所有外部结线要解开,以免因引线的长短对测试结果有影响。
在正常条件下,带有分接开关的分接位置应放于最大,事故后检测时,分接开关应置于事故分接位置。
对于Yo接线的绕组
输出信号应从该变压器绕组中性点0注入,测量点分别在出线端A、B、C上。这种测量接线方法,可以将非测量相上接收到的干扰由信号发生器上的低阻抗来吸收。
自耦线圈接线
自耦线圈较低电压等级的绕组采用中性点0注入,中间电位输出引线Am、Bm、Cm分别测量。测量高电压等级绕组时,应由引线端Am、Bm、Cm分别注入信号,由高压出线端A、B、C对应分别测量。
测量过程中,其它非测量绕组应有确定的电位,必须采用最近一点接地的措施。
铁芯应接地,确保电容值稳定。
测量接地
测量过程中接地非常重要,它除了接地保护之外,主要是使高频电流的流向正确,否则测量结果将无法一致。
变压器外壳接地。测量接地线应用尽量短的线,从输出、输入端头接于变压器外壳上。MERB-I变压器绕组变形测试仪侧应浮空。
测量匹配
尽管频响测量在测量过程中不是采用脉冲行波,但是在测量时必需按行波进行考虑。因为信号的频率较高,其波长已经可以和电缆的长度相比较了。在未匹配时,输入电压波会在电缆端头产生折射,在和原电压波叠加后使信号变形,影响测量。
