MEVLF型0.1Hz程控超低频高压发生器操作说明

1.连线方法

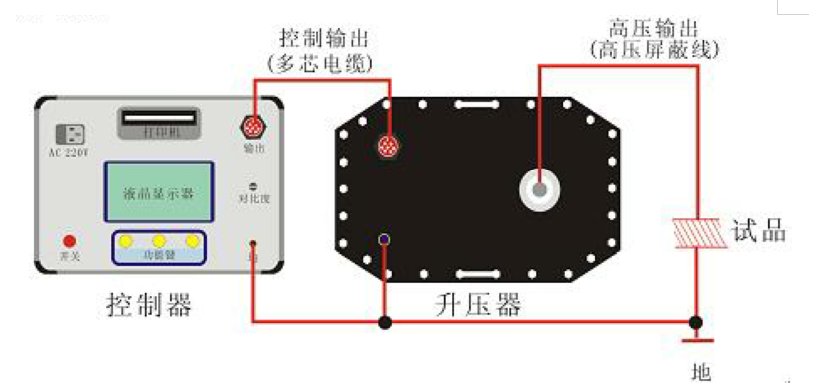

图4 (连线图)
连线说明:用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。
2.操作程序
(1)开机、关机、复位。
按上述方法连好所有线路之后,就可以将电源开关打开。仪器在微机上电复位下,自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时,应将电源关掉。电源插座上装有保险管。若开机屏幕无显示,应先检查保险管是否熔断。大小应按表1提供的数据更换。
(2) 设置限定参数
 
                

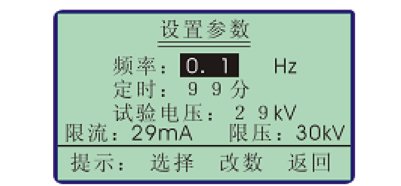

       图5
在图5所示的设置参数界面上,可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下:
点击“选择”键,可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之:
★ 频率有三种选择:0.1、0.05、0.02。单位为Hz。
★ 定时修改范围:0-99分。它规定了试验时间的长短。单位为分钟。
★ 试验电压范围为0至额定值,单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时,就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
★ 电流保护值设定范围为0至额定值,单位为mA。它规定了通过试品的电流上限值,当电流超过此设定时,仪器自动切断输出。
★ 电压保护值设定范围为0至额定值,单位为kV。它规定了通过试品的电压上限值,当电压超过此设定时,仪器自动切断输出。
以上电压、电流、仪器显示的测量数据均为峰值。
(3)待命界面

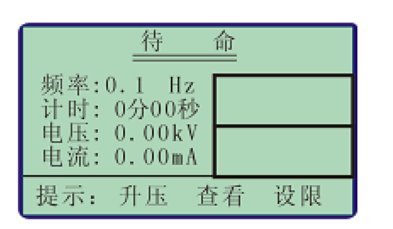

点击“返回”键,仪器进入图6所示的升压待命界面。(                      图6              图7
待命界面提供如下三种功能:
点击“升压”键,仪器进入自动升压程序。
点击“设限”键,仪器返回至图5所示的设限子界面,以便重新修改参数。
点击“查看”键,查看最近九次的试验数据。
(4)自动升压
按图6点击升压键后,仪器在电脑的控制下,按如下流程进行升压试验:
       自检→升压→等幅输出→停机

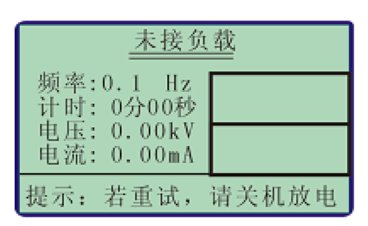

若出现图7所示的提示信息:“未接负载”,表示未接升压体或未接容性试品或仪器有故障。

)



                   图8                             图9
自检成功后,仪器自动进入升压状态,如图8。仪器将用若干个周期的时间将电压升至设定值。在升压过程中,若想暂停升压,可点击图8中的“暂停”键,仪器将进行等幅输出,同时此键自动变为“升压”键。若想继续升压,可点击此键,仪器将继续升压,直至设定电压为止。这两种功能可反复交替进行。点击“计时”键,仪器开始计时,也可等到电压升至设定值后,仪器自动开始计时。点击“停机”键仪器停止高压输出,并对试品进行自动放电。
(5)电压微调

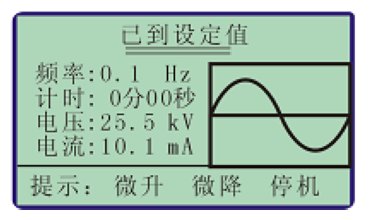

电压升到设定值后出现图9所示界面。若输出电压不满足要求,可点击“微升”或“微降”键来调整电压。每点击一次之后,应至少观察一个周期再作调整,直到满意为止。
(6)停机
    本仪器提供两种停机方式:
  ★ 定时停机:当计时达到设定时间,仪器自动停机。
    ★ 手动停机:点击“停机”键可停机。

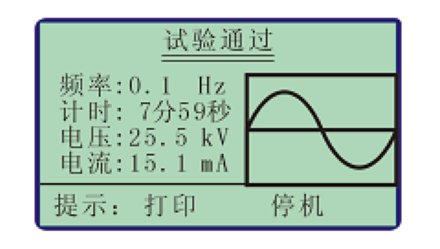

这两种停机方式为正常停机。停机后出现图10所示的“试验通过”提示界面。一般电流未出现异常情况、试品未有放电现象或出现过流保护,就可认为试验通过。
*

                
    图10

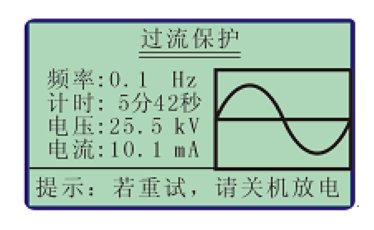

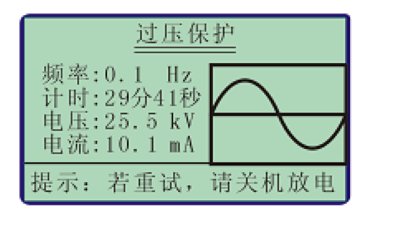

    ★另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现图11,图12所示的提示界面。
起动停机指令后,仪器自动切断输出,再执行数据历史保存,并进入相应的提示界面。    
   +


                 图11                             图12

(7)打印
根据图10的提示点击“打印”键,可将显示器上的本次数据打印成试验报告。在查看历史数据状态下,点击“打印”键,可打印屏幕上显示的那一次历史数据。
(8)查看历史数据
凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存九次测量的数据,九次以前的将自动删除。点击图6中的“查看”键,可查看最近九次试验的历史数据。
