直流保护电器级差配合测试仪

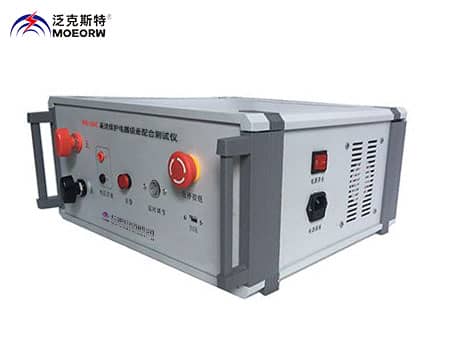

ME-SAC 直流保护电器级差配合测试仪

执行标准:DL/T845.4-2004
产品别称:智能断路器级差配合测试仪、直流保护电器级差配合测试仪、直流断路器级差配合测试仪、直流保护电器级差配合测试系统
产品特性:
适用电压等级DC110V、DC220V的直流电源系统适用;
对直流保护电器级差配合进行校验;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:156-2318-7906

售前咨询:027-87669508

直流保护电器级差配合测试仪

产品用途

    目前变电站的直流馈电网络多采用树状结构,从蓄电池到站内用电备,一般经过三级配电,每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配,在直流系统运行过程中,当下级用电设备出现短路故障时,经常一起上一级直流断路器的越级跳闸,从而引起其他馈电线路的断路事故,进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其他直流保护电器动作特性不匹配带来的隐患,国电电网公司规定,对于新装或正在运行的直流保护电器,必须保证其直流回路级差配合的正确性。DL/T5044-2014《电力工程直流技术设计规程》规定,变电站直流系统中的直流断路器的级差配合方案应满足选择性保护的要求。《国家电网公司十八项电网重大反事故措施》第5.1.1.10条:变电站馈出网络应采用辐射型供电方式,严禁采用环状供电方式。第5.1.1.15条:除蓄电池出口总熔断器外,逐步将现有运行的熔断器更换为直流专用断路器,当直流断路器与蓄电池组出口总熔断器配合时,应考虑动作特性的不同,对级差作适当调整。《国家电网公司防止变电站全停十六项措施》第8.3.1条规定:对新建或改造的变电站直流系统应在投运前由施工单位做直流断路器(熔断器)上下级级差配合试验,合格后方可投运。保护电器如何正确选型及上下级之间选择性保护的配合问题,直接关系到能否把直流电源的故障限制在最小范围内,这对防止事故扩大和设备严重损坏至关重要。
    目前,发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计,保证2-4个级差,但现场运行的直流断路器级差配合是否满足选择性保护的要求,检修维护人员因不具备相应的测试手段和工具,无法进行试验验证,这就给电力系统安全留下隐患,为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪,以方便运行维护部门对直流保护电器级差配合进行校验,提高直流系统运行的可靠性,保证电网安全可靠运行。
直流保护电器级差配合测试仪适用电压等级DC110V、DC220V的直流电源系统适用。






◆直流保护电器级差配合测试仪功能特点及技术参数
1、测试电流:50A、100A、150A、200A1、功能特点
整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式,提高系统的安全性和便捷性。控制装置是整个测试装置的操作和保护部分,负责主回路的接通和延时保护断开,既可提供合适的测试小电流用于短路电流预估,又能进行短路模拟试验;上位管理机是整个装置的监控中心,可准确采集直流电压、电流及短路电流波形录制,自动生成报表。
1)采用美国进口100M数据采集卡,采样速率高,准确可靠。
2)计算机控制,全汉化图形界面,操作简单,使用方便。
3)具有在线预估和短路校验两种工作模式。
4)纯大功率电阻负载,线性度好,精度高,输出调节采用了大功率开关管以实现无触点调节。
5)可存储大量数据(具体视硬盘容量而定),实现电子存档;报表打印输出,历史记录快速查找,方便分析。
2、技术参数
1)工作电源:AC220V,50Hz
2)电压等级:DC110V/DC220V
3)电压精度:±0.5%
4)电流精度:±0.5%
5)预估精度:±5%
6)延时时间量程: 1s~∞
7)延时调节精度:5%~100%
8)录波分辨率:12位
9)装置外形尺寸:185*427*380mm
10、相对湿度:≤80%RH,不结露

公司名称:武汉摩恩智能电气有限公司

总部地址:中国·光谷 武汉市东湖高新技术开发区关南园四路2号

全国服务热线:4000-177-185

销售热线:027-8766 9508
027-8766 9998

24小时服务热线:15623187906

公司邮箱:whmoen@163.com
