MOEN-5085HJ 运行环境智能调控装置功能介绍

来源:www.whmoen.com    更新时间:2022-03-15

MOEN-5085HJ运行环境智能调控装置主要是通过触摸屏来完成。

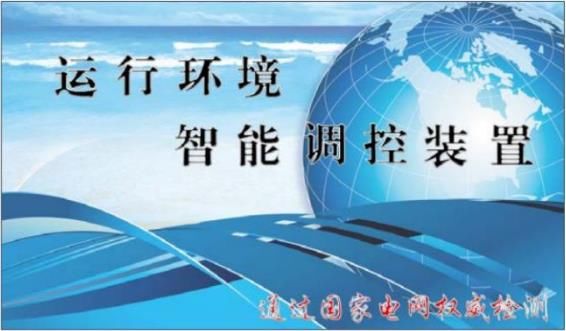

开机界面如图 1 所示。

运行环境智能调控装置运行环境
图1 开机界

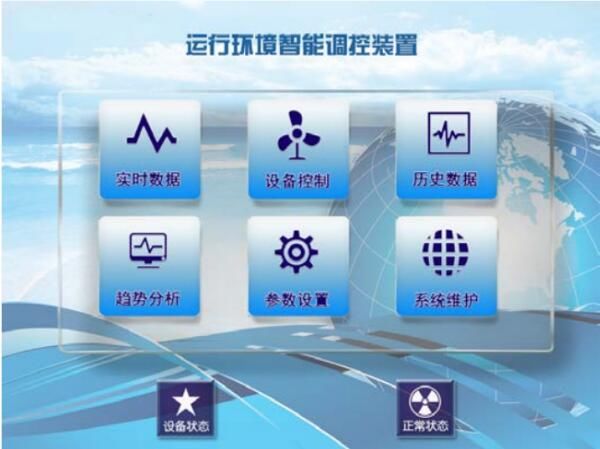

点击屏幕按钮进入操作主界面,如图2所示。
运行环境智能调控装置主界面
图2 主界面
主界面上正中为六宫格图标设计对应了运行环境智能调控装置的六个主要操作界面,分别包括“实时数据、设备控制、历史数据、趋势分析、参数设置和系统维护”,屏幕下侧为设备状态指示。
1、运行环境智能调控装置实时数据

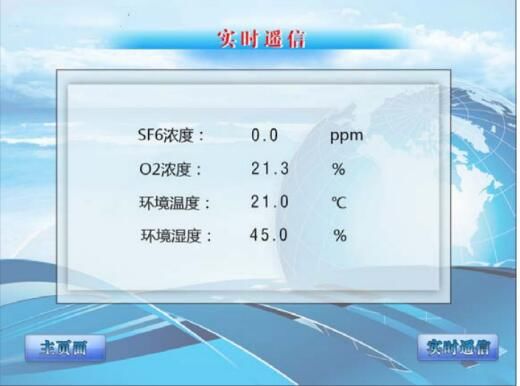

实时数据主要包括实时遥测数据和实时遥信数据。在主界面点击实时数据图标,首先进入实时遥测数据界面,如图3所示。点击实时遥测数据表格下侧的上下翻页键,可翻看各个监测点的实时遥测数据。点击右下方实时遥信可查看遥信数据。
运行环境智能调控装置实时遥信
图3 环境智能调控装置功能实时遥测
2、运行环境智能调控装置设备控制

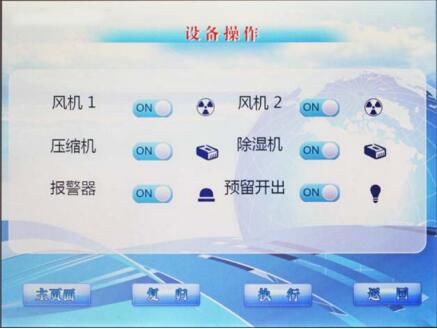

在主界面点击风机控制图标,进入风机控制界面。如图4所示。设备控制可进行“除湿机、照明灯、报警器、风机”等控制操作,点击对应的按钮便可进行相对应的动作输出。
运行环境智能调控装置设备操作
图4设备控制
3、运行环境智能调控装置功能历史数据

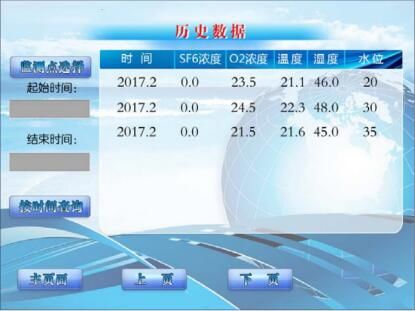

在主界面点击历史数据图标,进入历史数据界面。如图5-5所示。历史数据界面默认是显示所有的历史数据;还可以点击“按时间查询”按钮,显示某监测点最近3小时的数据,点击时间显示框,可以设置想要查看历史数据的起止时间段,即可显示。通过右上侧选择监测点选择想要查看的某监测点的数据。
运行环境智能调控装置历史数据
图5历史数据
4、运行环境智能调控装置功能趋势分析
在主界面点击趋势分析图标,进入趋势分析界面。如图6所示。与历史数据类似,趋势分析有两种查看方式,一是默认显示最近3小时的趋势分析;二是点击“按时间查询”按钮,可以自己设置想要查看趋势分析的起止时间段,之后按刷新按钮即可显示。通过右上侧下拉框选择想要查看的监测点,然后再通过右上侧选择监测点可选择查看该监测点某项数据的趋势分析。
运行环境智能调控装置趋势分析
图6趋势分析

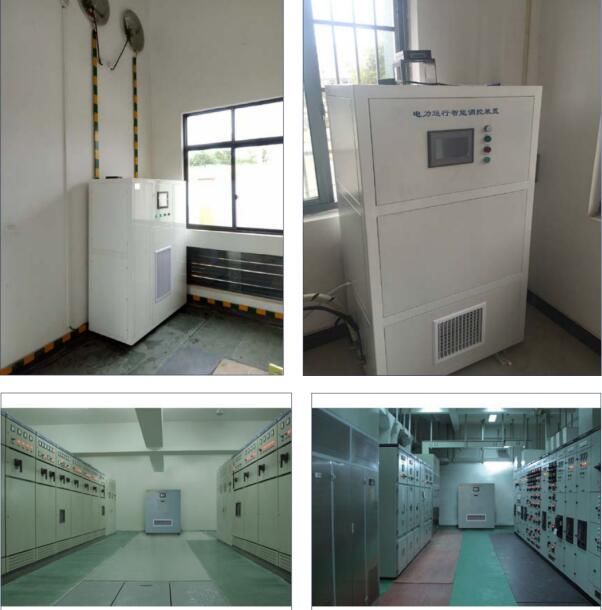

5、运行环境智能调控装置功能现场案例
运行环境智能调控装置现场案例
