互感器校验台

来源:www.whmoen.com   发布时间:2020-06-28

互感器校验台概述
MEHT互感器校验台是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下,在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

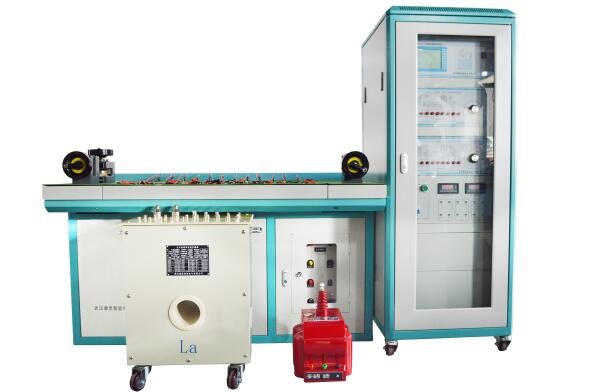

互感器校验台


互感器校验台主要特点
(1)该装置细调节采用了程控源技术,使测试点的定位更加快速、准确。
(2)该装置在多只电流互感器测量速度方面有了质的提高,在3-5分钟的
  时间里可测量十二只任何变比的电流互感器。
(3) 该装置配置了1A、5A的标准电流互感器,电流负荷箱配置了1A、5A负载值2.5VA-80VA,电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
(4) 该装置可进行互感器的规程和非规程的测量,测量时用户可指定对任何百分点的测量

互感器校验台主要技术指标
3.1、装置使用的环境条件
温    度:5C~40C
相对湿度:<80%(25C)
海拨高度:<2500m
电源频率:50Hz 0.5Hz
电源电压:220V5V
3.2、极速互感器校验仪相关参数
1. 测量范围:
同相分量(%):0.0001~200.0 分辨率:0.0001
正交分量(分):0.001~999.9 分辨率:0.001
阻抗():0.0001~60.0 分辨率:0.0001
导纳(ms):0.0001~60.0 分辨率:0.0001
2. 基本误差:
同相分量:X=(X×2%+Y×2%2个字)
正交分量:Y=(X×2%+Y×2%5个字)
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表: 1级
3. 工作范围:
电流: (1%-149%)In  (In=5A)
  (5%-149%)In  (In=1A)
4.工作负荷:
电流: To对Tx<0.12 cos=1
5. 极性错误指示
额定工作电流的5%以上,误差超过180%时,应有极性指示。
注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器.
6. 变比错误指示
额定工作电流的5%以上,误差超过30%而小于180%时,应有变比错误指示。
7. 绝缘和耐压试验及说明:
端子Tx和()端子相通
K和D端子均与()端子不通
电源插座对外壳能承受1.5KV,1min耐压
8. 外型尺寸:(L 445×W 330×H 140)mm3
9. 重量:10kg
4. MEHT全自动互感器校验台的控制柜
MEHT全自动互感器校验台的控制柜部分受控于极速互感器校验仪,它根据指令输出一定的电压,使互感器到达预定的工作电流或工作电压。
