多功能钳形接地测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

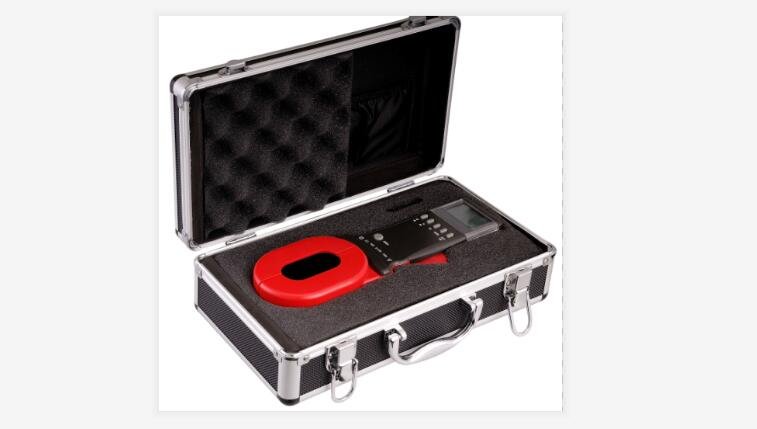

多功能钳形接地测试仪厂家简介
武汉摩恩提供多功能钳形接地测试仪厂家价格、多功能钳形接地测试仪厂家报价，产品选型，技术支持，ME2000E+/ME2100E+是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善推出的一款高端多功能钳形接地测试仪，具有RS232通讯接口，存储数据可以上传电脑，通过软件分析、报表、打印等。同时具有40A漏电流测试及更多其他功能，广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。

一．多功能钳形接地测试仪厂家简介
ME2000E+/ME2100E+是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善推出的一款高端多功能钳形接地测试仪，具有RS232通讯接口，存储数据可以上传电脑，通过软件分析、报表、打印等。同时具有40A漏电流测试及更多其他功能，适合于更广阔的场所。主要性能体现在：
突破开机长时间自检等待，开机立即进入测试。
突破继电器自检方式，采用xian进的算法及数字集成处理技术。
突破老款产品笨重的问题，更加符合手持仪表的特性。
全新外观设计，面板6键操作，性能直通。
增加了声光报警功能，“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
测量范围更大：0.01Ω-1200Ω、0.00mA-40.0A。
存储数据99组，功耗更低，zui大启动、工作电流小于50mA。
监控软件具有在线实时监控、历史查询、动态显示，具有软件报警设置、历史数据读取、查阅、保存、分析、zui大zui小平均值显示、报表等功能。历史数据可以选择保存为Txt文本或Word格式。
ME系列钳形接地测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ME系列钳形接地测试仪测量的是接地体电阻和接地引线电阻的综合值。ME系列钳形接地测试仪有长钳口及圆钳口之分，长钳口特别适宜于扁钢接地的场合。
二．多功能钳形接地测试仪厂家规格
1．型号区别

型号	钳口尺寸	说明
ME2000E+	65mm×32mm	长钳口
ME2100E+	Φ32mm	圆钳口

2．量限及准确度

测量模式	测量范围	分辨力	准确度
电阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
电流	0.00mA -9.95mA	0.05mA	±（2.5%＋2mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋20mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-19.9A	0.1 A	±（2.5%＋0.5A）
	20.0A-40.0A	0.1 A	±（3%＋1A）

3．技术规格

测量模式	测量范围	分辨力	准确度
电阻	0.010Ω-0.099Ω	0.001Ω	±（1%＋0.01Ω）
	0.10Ω-0.99Ω	0.01Ω	±（1%＋0.01Ω）
	1.0Ω-49.9Ω	0.1Ω	±（1%＋0.1Ω）
	50.0Ω-99.5Ω	0.5Ω	±（1.5%＋0.5Ω）
	100Ω-199Ω	1Ω	±（2%＋1Ω）
	200Ω-395Ω	5Ω	±（5%＋5Ω）
	400-590Ω	10Ω	±（10%＋10Ω）
	600Ω-880Ω	20Ω	±（20%＋20Ω）
	900Ω-1200Ω	30Ω	±（25%＋30Ω）
电流	0.00mA -9.95mA	0.05mA	±（2.5%＋2mA）
	10.0mA -99.0mA	0.1mA	±（2.5%＋5mA）
	100mA -300mA	1mA	±（2.5%＋20mA）
	0.30A-2.99A	0.01A	±（2.5%＋0.1A）
	3.0A-9.9A	0.1A	±（2.5%＋0.3A）
	10.0A-19.9A	0.1 A	±（2.5%＋0.5A）
	20.0A-40.0A	0.1 A	±（3%＋1A）

三．多功能钳形接地测试仪厂家钳表结构

1. 长钳头:65×32mm2.圆钳头:Φ32mm
3.扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储
5. POWER键：开关机/退出等 6. MEM键：数据查阅键
7. AL报警功能键：报警功能开启/关闭/报警临界值设定
8. 电阻测量切换键Ω/右箭头键
9. *电流测量切换键A/左箭头键
10.液晶显示屏
11.RS232接口
四．多功能钳形接地测试仪厂家测量接地电阻的注意事项
1．用户有时会用ME和传统的电压电流法进行对比测试，并出现较大的差异，对此，我们敬请用户注意如下问题：
⑴．用传统的电压电流法测试时是否解扣了（即是否把被测接地体从接地系统中分离出来了）。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。
测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。
例如：在GB50061-97 “66KV及以下架空电力线路设计规范”中所规定的接地电阻允许值是针对所谓“每基杆塔”而规定的。在标准的条文解释中明确指出：“每基杆塔的接地电阻，是指接地体与地线断开电气连接所测得的电阻值。如果接地体未断开与地线的电气连接，则所测得的接地电阻将是多基杆塔并联接地电阻”。
这个规定是相当明确的。
前已述及，用ME系列钳表测量出的结果是每条支路的接地电阻，在接地线接触良好的情况下，它就是单个接地体的接地电阻。
十分明显，在这种情况下，用传统的电压电流法和ME系列钳表测试，它们的测量结果根本就没有可比性。被测对象既然不是同一的，测量结果的显著差异就是十分正常的了。
⑵．用ME系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。
十分明显，前者的测量值要较后者大。差别的大小就反映了这条支路与公共接地线接触电阻的大小。
应该说明，国家标准中所规定的接地电阻是包括接地引线电阻的。在DL/T621-1997 “交流电气装置的接地”中的名词术语中有如下规定：“接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻”。
这种规定同样十分明确。这是因为引线电阻和接地体接地电阻在防雷安全上来说是等效的。
2．测量点的选择
在某些接地系统中，如下图所示，应选择一个正确的测量点进行测量，否则会得到不同的测量结果。
多功能钳形接地测试仪厂家测量点的选择

在A点测量时，所测的支路未形成回路，钳表显示“OLΩ”，应更换测量点。
在B点测量时，所测的支路是金属导体形成的回路，钳表显示“L 0.01Ω”或金属回路的电阻值，应更换测量点。
在C点测量时，所测的是该支路下的接地电阻值。
武汉摩恩提供多功能钳形接地测试仪厂家价格、多功能钳形接地测试仪厂家报价，产品选型，技术支持，多功能钳形接地测试仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善推出的一款高端多功能钳形接地测试仪，具有RS232通讯接口，存储数据可以上传电脑，通过软件分析、报表、打印等。同时具有40A漏电流测试及更多其他功能，广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。
