手持式多功能局放测试仪

产品概述

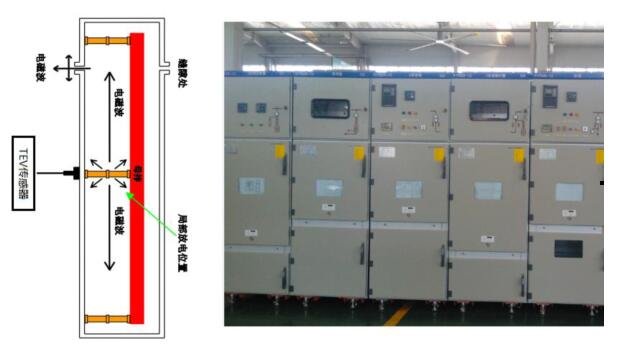

局部放电是一种脉冲放电,它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时,会伴随有局部放电信号的产生。通过对局放信号的检测和分析,能判断高压电气设备内部是否存在绝缘隐患,防止潜在事故的进一步扩大。
我司研制的MOEORW-5010多功能全频谱手持式局放检测仪是一种多功能的手持仪器,其基于地电波、超声波、特高频及高频电流检测方法,测试设备的局部放电情况,可读出局部放电幅度及图谱波形,可以提供二维、三维图谱的存储以及读出功能等,可以较好地评估电气设备局部放电情况。此多功能局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式,操作简单,所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察,对放电进行频率识别,并通过多种模式进行分析,能够清楚地判断故障。其测量技术在国内外已达lingxian水平。
手持式多功能局放测试仪

手持式多功能局放测试仪引用标准
1.局部放电测量GB/T 7354
2.电力设备局部放电现场测量导则 DL/T 417
3.高电压试验技术 第一部分:一般试验要求 GB/T 16927.1
4.高电压试验技术 第二部分:测量系统 GB/T 16927.2
5.高电压试验技术 第三部分: 现场试验的定义及要求 GB/T 16927.3

手持式多功能局放测试仪技术参数

主机参数



可检测通道数

4通道,1个TEV,1个US,1个UHF,1个HFCT

采样精度

12bit

同步方式

内同步,外同步,光同步

TEV参数



检测带宽

3M-80MHz

测量范围

0~60dB

测量误差

±1dB

分辨率

1dB

每周期zui大脉冲数

720个

zui小脉冲频率

10Hz

输出接口

标准SMA连接主机

非接触US参数

中心频率

40kHz

分辨率

0.1uV

精度

±0.1uV

测量范围

0.5uV~1mV

输出接口

标准SMA连接主机

接触US参数



频率范围

20kHz-300kHz

输出阻抗

50Ω

检测灵敏度

0.1mV

测量范围

0.1mV~1V

输出接口

标准SMA连接主机

UHF参数



检测带宽

300MHz-1.5GHz

输出方式

BNC接口-信号调理单元,无线WiFi连接主机

接收方式

天线接收

传输方式

同轴电缆

检测灵敏度

<-60dBm

HFCT参数



检测带宽

100K-50MHz

传输阻抗

>5mV/mA(10MHz )

输出阻抗

50Ω

检测灵敏度

5pC

测量范围

-20~80dB

测量误差

±1dB

分辨率

1dB

输出接口

BNC接口-信号调理单元,无线WiFi连接主机

硬件

显示屏

4.3” TFT真彩色液晶显示屏

分辨率

480×272

操作

薄膜按键

存储

SD卡标配16G卡,zui大支持32G

接口

3.5mm立体声耳机插孔



DC-005低压直流充电器输入口



充电LED指示灯



RS232调试口



USBD同步口



USB2.0



网口



SD卡插槽

电源



内部电源

电池供电(16.8V锂电池)

正常工作时间

约7小时,充满时间约3小时

尺寸

长×宽×高

235mm×133mm×48mm

重量

0.85kg

环境



使用环境温度

-20℃至50℃

存储环境温度

-40℃~70℃

湿度

10%-90%(非冷凝)

海拔高度

≤3000m
