电缆外护套故障测试仪厂家简介

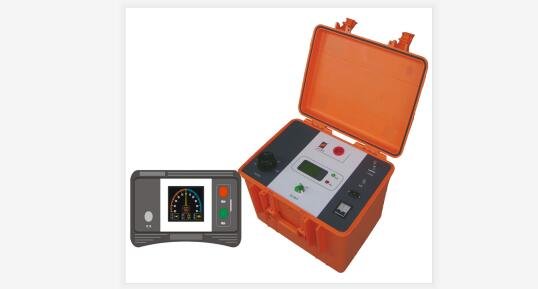

武汉摩恩提供电缆外护套故障测试仪厂家价格、电缆外护套故障测试仪厂家报价，产品选型，技术支持, 缆外护套故障测试仪是针对外护套故障的特点，采用压降法初测电缆外护套的接地故障，再用跨步电压法精确查找故障点。仪器用于交联电缆的外护套故障探测；也可用于地埋线和全塑线（无金属护层电缆）故障的探测；还可用作电缆或其它电器的10KV直流耐压试验。

一、电缆外护套故障测试仪厂家功能特点及技术指标
功能特点
★ 全自动人性化设计，操作简单、方便。
★ 多重机械、电子保护，安全可靠。
★ 采用LCD液晶显示器，观察方便，显示直观，准确无误。
★ 具有连续输出、脉动输出、耐压试验三种工作方式，功能齐全。
★ 接收机采用超清彩色液晶显示，独特的双色显示，直接指示故障方向。
★ 采用数字滤波处理，有效的解决了模拟表头两边摆得困扰。
★ 真正实现了无需调零，操作方便快捷。
技术指标
发射机
工作模式：连续输出、脉冲输出、耐压试验
显示方式：液晶显示器
输出电压：0∽15KV负极性；
输出电流：连续方式0-100mA 脉动方式200mA-1A
电源：AC220V±10% 5A；
体积：350×320×370
重量：18Kg
接收机
显示方式：彩色液晶显示器
显示范围：50-0-50（显示范围更宽，分辨率更高）
灵敏度：0.30mV
电源：6×1.5V
体积：120×120×230
重量：1Kg
二、电缆外护套故障测试仪厂家仪器面板及功能介绍

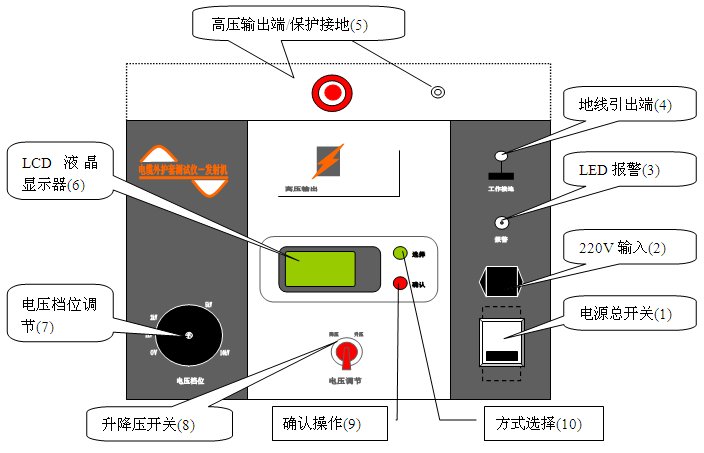

发射机面板
电缆外护套故障测试仪厂家仪器面板及功能介绍

图1
功能介绍（参考图1）
(1)电源总开关
接通和关断电源
(2)220V输入
AC220V±10%电源输入端
(3)LED报警
当仪器检测到内部错误（过流、过压）时，或升压的过程中，开始闪烁，提示操作人员。
(4)地线引出端
操作仪器时，此端应可靠接地，确保人身及设备安全。
(5)高压输出端保护接地
仪器输出端，为测量故障和耐压试验提供稳定可靠的高压，操作时，应使用专用的高压线，并套上高压帽。保护接地应接高压输出线外铠。
(6)LCD液晶显示器
人机对话接口，显示当前的操作状态和参数，提供用户参考。
(7)电压档位调节
在测试过程中，根据现场需要可选择不同的输出电压档位。使用时先向上拔起，再旋转至欲设档位。测试中一般应优先选择较低档位，因为同样电压下低档位的允许输出电流较大。
(8)升降压开关
当档位确定后，左右拨动升降压开关，可进行升压和降压调节，在升压的过程中LED报警灯会闪亮提示用户注意。
(9)确认操作
开机后选择工作方式后，按此键可进入该工作状态，进入某种工作状态后，按此键也可退出至工作方式子菜单。
(10)方式选择
开机进入工作方式子菜单后，按此键可进行工作方式之间的切换，在连续和断续输出时，此键作为自动降压；在耐压使用时，此键作为计时开关。

接收机面板（图2）

图2
功能介绍（参考图2）
(1)开关
接通和关断电源；
(2)信号输入端
此端口是连接接收机和探测杆的连线端口；
(3)液晶显示器
接收机采用彩色液晶显示器，显示信号强度、同步、增益、电池电量；
(4)增益加
按下此键，增益幅度加1，zui大20；
(5)增益减
按下此键，增益幅度减1，zui小为0；
(6)电池充电座（备用）
当仪器装入的是充电电池，可通过此口进行充电；
注意：
1》当电池电量低于60%时，显示变为红色，请及时更换电池，或者给充电电池充电
2》增益的可调范围为0到20。测试过程中，当信号幅度过大，在此位置上会显示向下的箭头，表示让用户将增益调小。
三、电缆外护套故障测试仪厂家故障点的初测原理
1、知道电缆外护套的分布电阻
一般情况下，电缆外护套的电阻是均匀分布的，根据这样特点可测出故障点的大概位置，方法如下：
1) 缆外护套的电阻为R0/km，打开电缆外护套的接地点，接线如图3所示；
2) 在末端将芯线和外护套连接，接紧！
3) 在测试端的芯线和外护套上接毫伏表（万用表毫伏档），表笔直接与芯线和外护套接紧，不要接到仪器输出线的夹子上，避免接触电阻影响毫伏表的测量结果。
4) 仪器设置在连续输出档，调整输出电压，使输出电流达到A1（毫安，zui好是整数如100.0mA），这时读取毫伏表上的读数V1（毫伏）；
5) 故障点的距离Lx（km）=V1/（A1×R0）；
2、不知道电缆外护套的分布电阻，知道电缆的长度L
1)按照图3接线；
2)打开电缆外护套的接地点；
3)在末端将芯线和外护套连接，接紧！
4)在测试端的芯线和外护套上接毫伏表（万用表毫伏档），表笔直接与芯线和外护套接紧，不要接到仪器输出线的夹子上，避免接触电阻影响毫伏表的测量结果；
5)仪器设置在连续输出档，调整输出电压，使输出电流达到A1（zui好是整数如100.0mA），这时读取毫伏表上的读数V1；
6)再将仪器移到电缆的另一侧（末端）进行测量，让输出电流值与始端测量时的数值一致，这时毫伏表的读数为V2；
7)故障点距离始端的距离Lx=（V1×L）/（V1＋V2）；
8)也可以用比例来表示故障点的距离（V1×100）/（V1＋V2）；
四、电缆外护套故障测试仪厂家故障定点原理
从护套不良点流入土壤的电流如图所示，电源电压为负极性，土壤表面电位呈漏斗状分布，跨步电压法正是通过探棒寻找土壤中电势zui低点或跨步电压零点，精确定点。
发射机置于脉冲输出，升高电压使输出电流经电缆护套故障点入地，在故障点周围产生一个直流电压场即跨步电压，通过接收机的两根探测钎沿电缆路径测量电位的变化情况。当靠近故障点时，电位差将迅速增加，并在故障点前、后点测量时，电位差达到zui大值；当两电极位于故障点正上方而且距故障点前后距离相等时，电位差为零，表针指示为零；当两电极越过故障点后，测量电位由大逐步减小且极性相反。
故障寻测时，先沿电缆路径方向找出极性变化区域，再精确找到“零”电位点，即可精确地找到故障点。若遇多点故障，则可沿电缆路径测数处“极性变化点”，再分别找到数处地电位突变的“零”电位点，以确定各个故障点的精确位置。
五、电缆外护套故障测试仪厂家注意事项
1、测试时将仪器的保护接地线和接地线可靠的接地；
2、电压档和工作方式切换时，应降压回零，等输出残存电压小于100V后，再调节档位，重新从零开始升压；
3、打开电源前将电压档位旋到1KV；
4、操作时，高压输出端子应套上高压帽；
