通信电缆故障测试仪设定波速度

来源:www.whmoen.com    更新时间:2020-09-22

通信电缆故障测试仪设定波速度
根据测试原理可以知道,测距实际上是在测时间,时间乘以速度得到距离值,而且速度的误差将会直接带来距离误差。高频脉冲波在电缆上的传播速度称为波速度。波速度与电缆芯线的绝缘材料有关,而与线径无关。例如最常用的全塑电缆的波速度约为每秒20万公里,为了方便,表示为200m/μs (每微秒200米)。

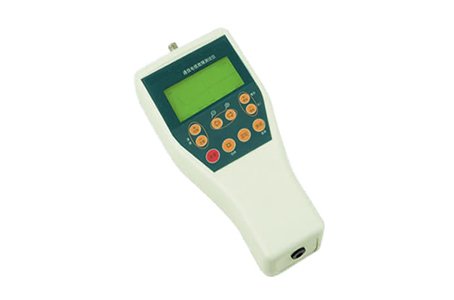

通信电缆故障测试仪
通信电缆故障测试仪默认全塑电缆的波速参数:201 m/μs,如果待测电缆为其他类型,应首先调整波速再进行下一步测试。以下为几种常用通信电缆的波速范围:
1、全塑电缆:201m/μs
2、填充聚乙烯电缆:192m/μs
3、充油电缆: 160m/μs
4、纸浆电缆: 216m/μs
不同生产厂家或不同批次的电缆,即使是相同型号,其波速也会有细微差别,当需要精确测距时,需根据已知的电缆全长校准波速度,参见本章第十三节。
波速调整方法:按 波速 +/-键,可以调整电缆波速度。波速度的可调范围为100-300 m/μs。

通信电缆故障测试仪调整增益
增益是指仪器对信号的放大倍数,调节增益可以改变的波形幅值,一般要调到需要的波形幅值足够大且不失真。仪器在每一范围均有默认增益,如果判断增益不合适,可以人工进行调整。
增益调整方法:按 增益 +/-,可以调整信号增益。每改变一次增益,仪器自动进行一次测试。
