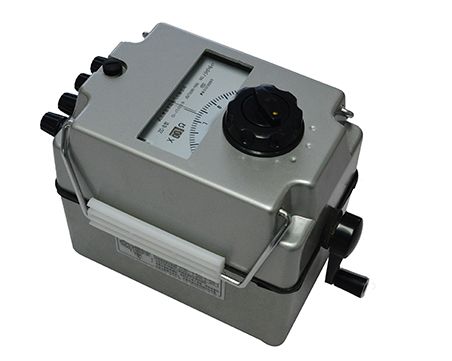

ZC-8/29B型 接地摇表使用与维护
5.1接地电阻的测量：
5.2 沿被测接地极E’ 使电位探测针P’和电流探测针C’依直线彼此相距20m，且电位探测针P’插于接地极E’和电流探测针C’之间。
用导线将E’，P’，C’联于仪表相应的端钮。
将ZC-8/29B型 接地摇表放置水平位置，检查检流计是否指在中心线上，否则可用调零器将其调整指于中心线。
将“倍率标度”置于最大倍数，慢慢转动发电机摇把，同时旋动“测量标度盘”使检流计指针指于众中心线。
当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，调整“测量标度盘”使指针指于中心线上。
如“测量标度盘”的读书小于1时，应将“倍率标度”置于较小标度倍数，再重新调整“测量标度盘”以得到正确读数。
用“测量标度盘”的读书乘以“倍率标度盘”的倍数即为所测的接地电阻值。
土壤电阻率的测量：
具有四个端钮的接地电阻表可以测量土壤电阻率。
在被测区沿直线埋入地下4根棒，彼此相距“acm”，棒的埋入深度应不超过“a”距离的1/20。
打开C2 和P2 的联接片，用四根导线连接到相应探测棒上，测量方法与接地电阻的测量方法相同。
所测电阻率为：P=2πaR
式中R：接地电阻表读数（Ω）   a：棒与棒间的距离（cm ）
p：该地区的土壤电阻率。
   所得的电阻率，可近似认为是被埋入棒之间区域内的平均土壤电阻率。
5.3导体电阻的测量
对于三个端钮的仪表，短接P、C两端钮后，将被测电阻接E及P、C间即可。
对于四个端钮的仪表，将C1P1短接及C2P2短接，然后将被测电阻分别接C1P1和C2P2间。
5.4注意事项：
5.4.1. 当检流计的灵敏度过高时，可将电位探测针插入土壤中浅一些。当检流计灵敏度不够时，可沿电位探测针和电流探测针注水湿润。
当大地干扰信号较强时，可以适当改变手摇发电机的转速，提高抗干扰能力，以获得平衡读数。
5.4.2. 当接地极E’和电流探测针C’ 之间距离大于40m时，电位探测针P’ 的位置可插在离开E’，C’中间直线几米以外，其测量误差可忽略不计。
当接地极E’、电流探测针C’之间的距离小于40 m 时，则应将电位探测针P’插于E’与C’的直线中间。
5.4.3. 当用四钮端（0~1/10/100）Ω规格的仪表测量小于1Ω电阻时应将C2P2接线端钮的联接片打开，分别用导线联接到被测接地体上，以消除测量时联接导线电阻而产生的误差。
5.5运输与保管：
5.5.1. ZC-8/29B型 接地摇表运输及使用时应小心轻放，避免剧烈震动，以防轴尖宝石轴承受损而影响指示。
5.5.5.2. ZC-8/29B型 接地摇表保存于周围空气温度自0℃～40℃相对湿度不超过85%的地方，且在空气中不含有腐蚀性气体。
