ME-2132电缆寻迹故障定位仪工作原理

来源:武汉摩恩   发布时间:2018-04-20

ME-2132电缆寻迹故障定位仪工作原理
   (一)寻迹原理(最大信号法)

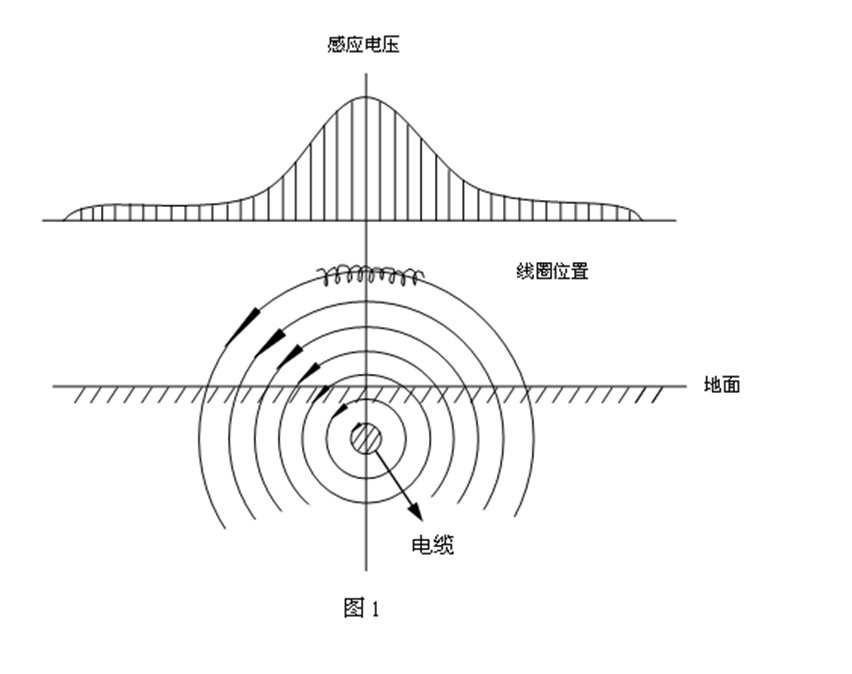

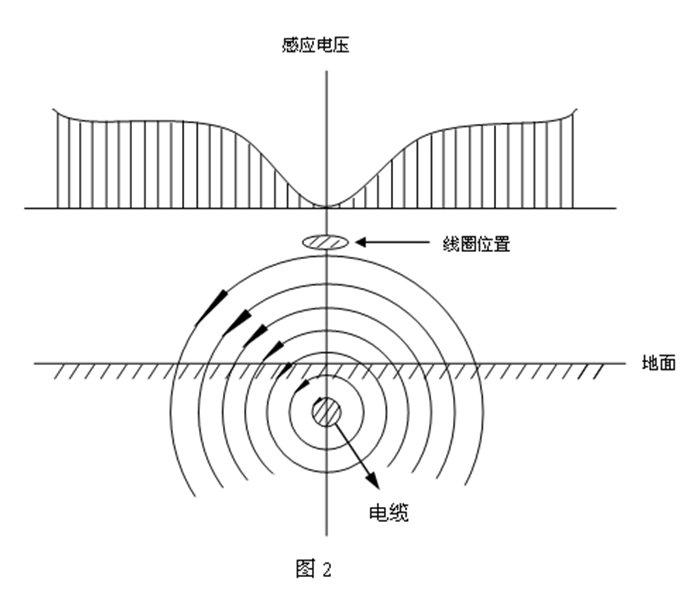

    我们知道,当交流电流在导体中流过时,将会在导体周围产生交变的磁场,并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中,线圈的两端就会产生感应电压。移动感应线圈,当线圈的方向与磁力线方向相同时,线圈两端产生的感应电压将会最大。也就是说,当线圈方向与导体方向垂直时,感应电压最大(图1所示);当线圈方向与导体方向平行时,感应电压最小(图2所示)。由此我们就得到了“最大信号法”来探寻埋地电缆的轨迹,利用接收线圈的45°法则可以测出地下线缆的埋深。


(二)定位原理
差分电位法
    如果一埋地电缆发生接地故障,我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压,那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差,但半径不同的任意两点间却存在电位差(如图中A、B两点),而且当两点间距固定时,两点离中心越近电位差越强。
    利用这一特点,我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时,电位差变为零。如果继续移动越过故障点时,电位差极性将会反相,如此来回移动就可准确判断出接地点。
