当前位置:首页 > 产品展示 > 四、高压耐压试验设备 > MOEORW-3900冲击分压器 更新时间:2024-03-19

冲击分压器

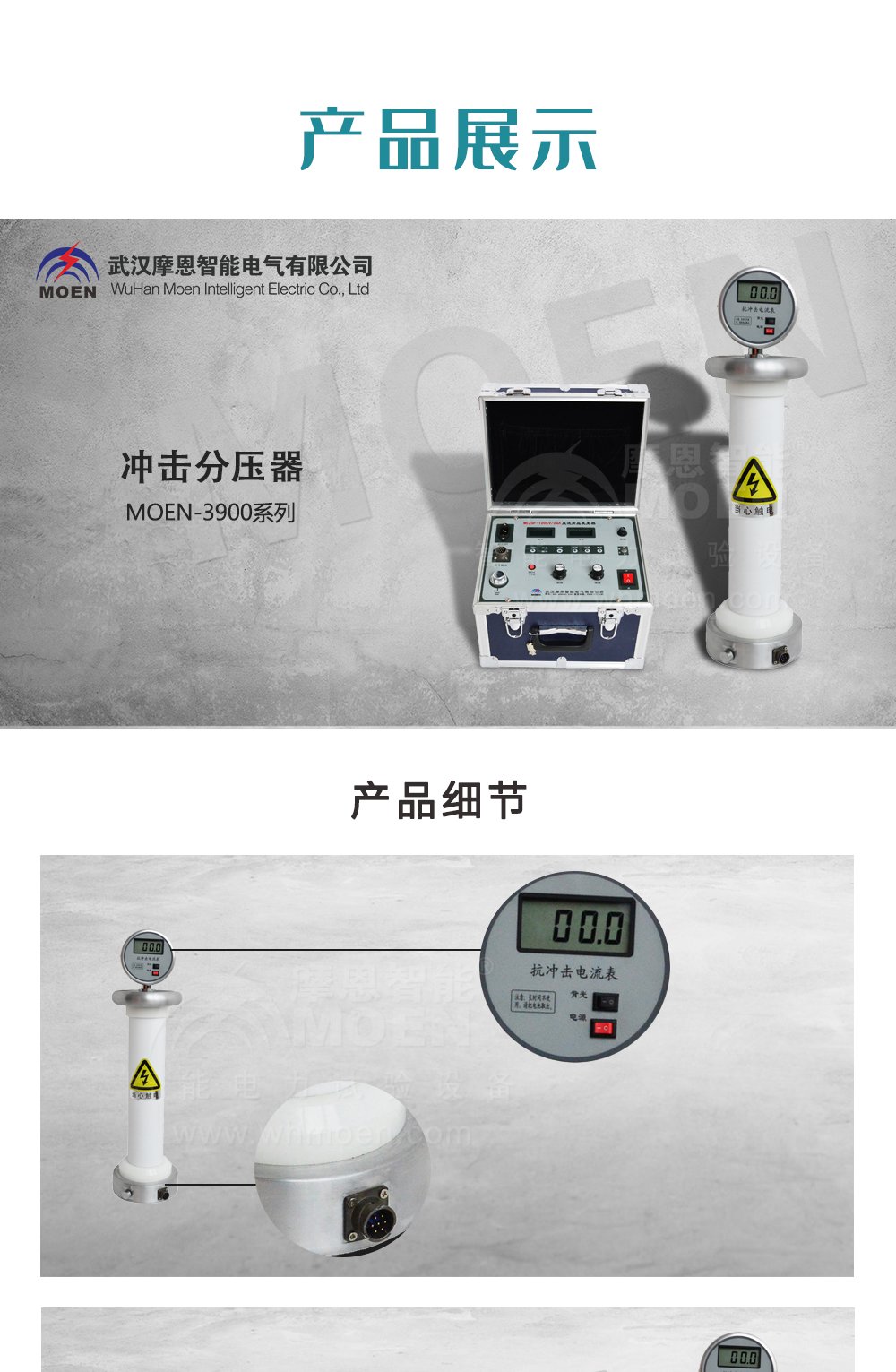

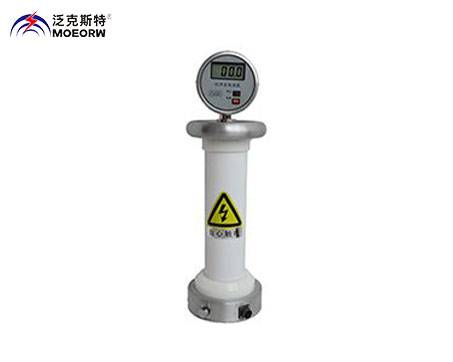

MOEORW-3900冲击分压器

执行标准:DL,T1222—2013
产品别名:击分压器、高压脉冲分压器、电阻分压器、雷电高压脉冲分压器、雷电冲击高压脉冲分压器、冲击电压脉冲分压器
产品特性:
电压等级:AC:50 kV -2000kV(能承受110%额定值的冲击电压峰值);;
绝缘介质:进口电容器油;
分压比:1000:1或(可按需要求定做);
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

冲击分压器

用途
MOEORW-3900系列冲击分压器是弱阻尼等电位屏蔽式高压测量系统,冲击分压器主要用于雷电波测量,包括雷电全波,8/20us波及其他雷电波形。是雷电波专用分压器,具有操作简便,显示直观,精度高、体积小、重量轻等特点.适用于电网一次设备的型式试验(如氧化锌避雷器雷电波陡波试验、电压互感器雷电全波试验、高压开关雷电全波试验、变电站主变的型式试验、高压GIS 试验等)、变电站、高压电器设备制造厂和高电压试验室等部门作为雷电波测量之理想设备。

采用进口填充材料,实现了产品的高稳定性;内部采用高精度电阻和低正切值的高压电容,局部放电量小。体积小,重量轻,便于携带。本冲击分压器通过仪表线与示波器相连,可实现远距离清晰读数,使用安全、方便。该系列冲击分压器输入阻抗高,线性度好,采用特殊的屏蔽技术,减少高压对示值的影响,实现了高稳定度。


    ◆冲击分压器技术参数:
        1、电压等级:AC:50 kV -2000kV(能承受110%额定值的冲击电压峰值)
        2、相应时间:<120ns(特殊要求可定做)
        3、冲击电压波形:
  雷电冲击全波(简称雷电全波) 主要参数为峰值UP、波前时间T1、半峰值时间T2、标准雷电全波的波前时间T1=1.2us
  峰值时间T2=50us。
  为了获取高准确度的测试数据,建议采用美国泰克200M以上示波器,同时其它技术指标要满足高压雷电波测量的相关要求.
        4、精度:AC:0.5%
        5、绝缘介质:进口电容器油
        6、环境条件:
    温度:  0~40℃
    湿  度:<85%
        7、分压比:1000:1或(可按需要求定做)
