MEH-BC2无线高低压CT变比测试仪工作接线

来源:www.whmoen.com    更新时间:2018-05-09

MEH-BC2无线高低压CT变比测试仪工作接线
4.1.接线端口
测试仪的工作接线是使用前的关键操作,如果接线错误会导致测量结果错误,带来不必要的后果。面板图如图1所示:

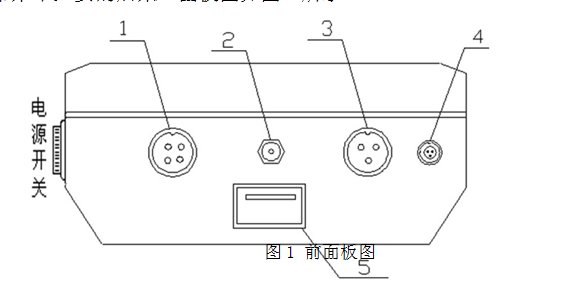

图1 前面板图
1—低压一次钳表输入。     2—无线通讯天线。
3—低压二次钳表输入。     4—GPS天线
5—USB口:U盘数据输出。

4.2.接线
4.2.1 高压钳表与主机采用无线传输,不需要接线。
4.2.2 低压一次钳表与主机低压一次钳表输入口(四芯)接好。(选配功能,只有在测量低压变比时使用)
4.2.3 低压二次钳表与主机低压二次钳表输入口(三芯)接好。
4.2.4 高压钳表卡高压电流,低压钳表卡低压电流。
注意:将钳型电流互感器插头插入插座后,须右旋锁紧螺母,使之锁紧,以保证接触良好。
