ME-715绝缘子故障检测仪操作方法

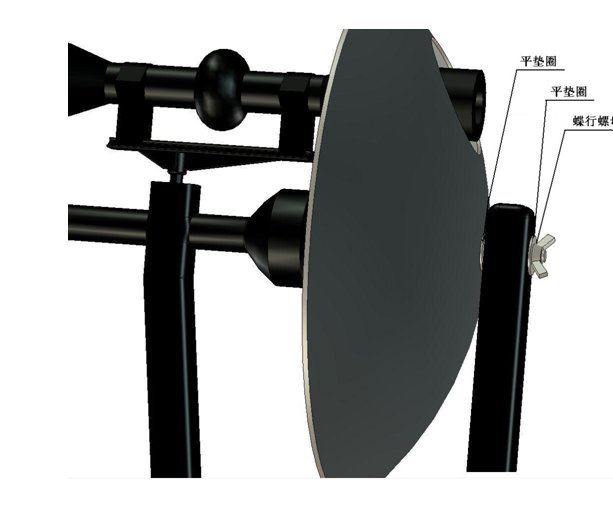

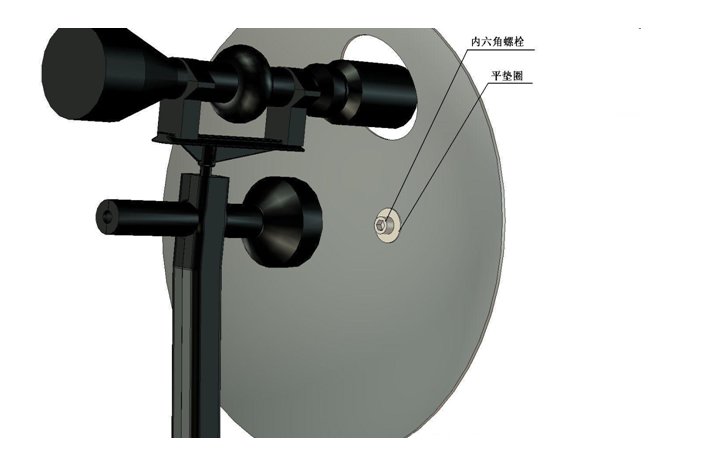

 打开包装箱,将绝缘子故障检测仪取出,集波器安装如(图1、图2)所示:


                                      图1




                                                                             图2
 取出耳机,将插头插入耳机插孔后,戴好耳机。
 进行线路侦测时,将背带连接好,保持绝缘子故障检测仪方向为斜上方,背在肩上。
 准备(每天工作的第一次开机时使用):

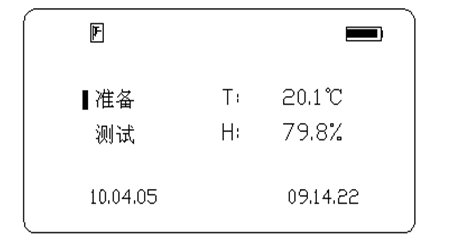

    (1)按开机键,液晶显示屏进去欢迎界面,几秒后,欢迎画面结束,绝缘子故障检测仪进入正常工作状态。

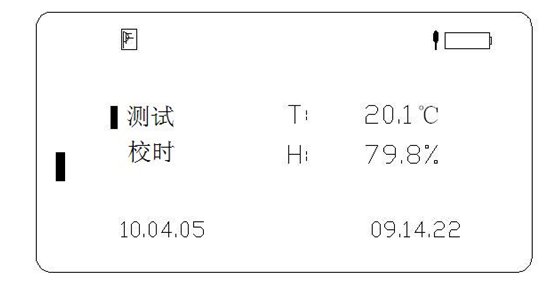

                        (T、H分别表示当前环境的温度和湿度)
如果液晶显示屏显示电压不足(开机后在电池旁边出现有闪动的叹号,或是全屏亮度明显变小)应先充电,然后再使用。

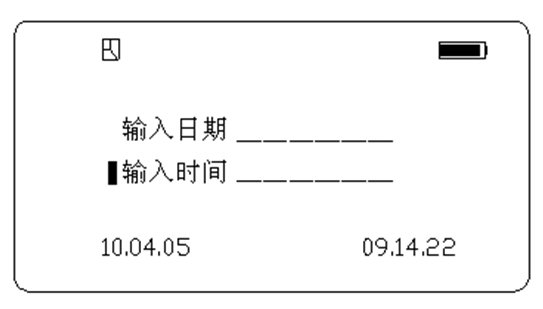

   (2)设置时间日期(时间及日期信息不正确时使用)当光标在“校时”时按“确认”键进入日期时间设置页面;
     当光标在“输入日期”时,按数字键输入当前正确日期,(格式为 YY-MM-DD);日期设置完毕后,按“移项”键,将光标移动至“输入时间”,按数字键输入当前正确时间,(格式为HH-MM-SS)。

所有设置工作结束后按下“确认”键,屏幕下方日期时间为设置后的正确日期及时间后,按下“取消”键回到上一页面,日期和时间即设置完毕。
(3)准备完毕,按下“取消”键至主界面。


 测试
(1)调灵敏度:进行侦测前,应首先将主机左侧的灵敏度旋钮调到最大。

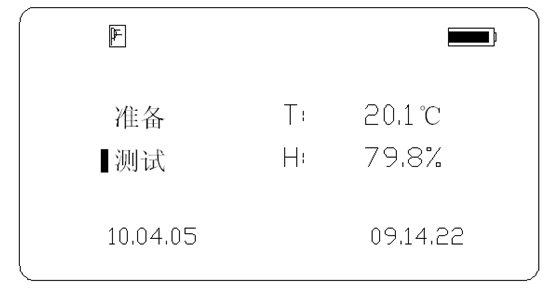

(2)在主界面下,按“移项”键将光标移动至测试,

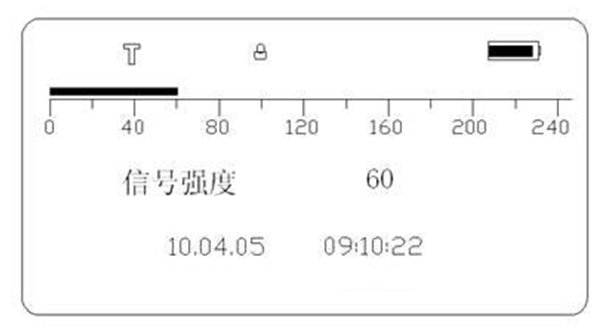

      按“确认”键进入主测试界面,然后按“0/激光灯”打开激光。


(3)初步侦测:手持侦测器对准要检测的绝缘子或其它高压电气设备(如高压开关等)进 行侦测,如耳机中出现“咔嚓咔嚓”的放电音,且液晶显示器显示强度为增加“10”以上,说明该绝缘子或是周边存在放电,若“咔嚓”声音很大,说明该绝缘子或是周边损坏的程度已经很大,放电剧烈,应重点注意。
(4)定位,在正常测试状态下,按下面板上“移项/激光灯”打开激光定位器,配合目镜观测,定位放电点和故障位置。
(5)锁定,检测到某串绝缘子放电声音偏大时,按下手柄上的红色按键,屏幕上面出现一个锁定标志主机进入锁定状态,可根据液晶显示屏显示值和现场环境等因素确定是否需要进行记录,如无需记录,再按下该键,液晶显示屏上锁定标志消失,仪器自动恢复到正常工作状态。

 关机
侦测工作结束,应即时按下“关机”键,声音消失,显示屏关闭,表示侦测器关机成功。
 装箱
所有侦测工作结束后,请将耳机和相关侦测器从主机上取下,并将主机按方向装入包装箱,以免滑动造成设备的损坏。
