MEJB-902F 微机继电保护测试仪试验指导
谐波制动系数检验(变压器差动保护部分)
● 试验接线:

接线方法1(高、低压侧同时加电流):测试仪IA接高压侧A相,IB接低压侧a相,高、低压侧的中性线短接后接测试仪IN。


接线方法2(仅高压侧加电流):测试仪IA接高压侧A相,高压侧的中性线接测试仪IN。


● 试验方法:
下面以接线方法2为例(仅高压侧加电流):
假设某变压器的二次谐波制动系数为20%。
先在“参数”页面中选择“以基波的百分比表示”。然后在“谐波”页面中选中IA,设置基波幅值为2A,并在表格中设置2次谐波为25%(大于谐波制动系数为20%,使保护开始试验时不动作),如图所示:

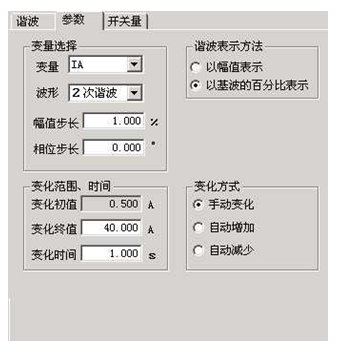

切换至“参数”页面,选择IA为变量,波形为“二次谐波”,并设幅值步长为1%,选择“手动变化”方式。设置好的参数如上图所示。开始试验,按步长逐步减小变量致保护动作。将动作时IA的二次谐波百分比值与整定的制动系数对照。
