MEJB-902F 微机继电保护测试仪谐波数据设置

本模块里的谐波有两种显示模式:一是以幅值的方式,另外一种就是以基波的百分比来表示。此时,谐波的幅值就和基波的幅值有直接联系。而且,测试仪输出的叠加后的波形也和这个基波的幅值有关系。一般来说,在进行谐波制动试验时,基波的幅值应设置得大于保护的动作整定值(比如说差动保护的启动值),以保证在谐波较小或为0的时候,保护能可靠动作。

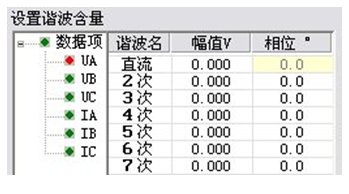

在这个页面设置谐波的幅值和相位。图上左边红色的数据相指的是将要叠加谐波的对应相的通道。幅值有两种方式表示,图中是以幅值的方式表示的,所以其单位是想对应的电流电压的单位,如果以基波的百分比来表示,则显示的是占基波的百分之多少。这里基波和谐波的相位对试验的结果影响不是很大,一般就用默认的设置就可以了。如果需要设置的话,根据保护的定值设置其两者之间的相位就可以了。
数据复归按钮:试验前设置好的试验数据,在试验期间各量的幅值和相位可能有变化,在试验结束后,按此键可以让数据“复归”到试验前的状态。这极大地方便了重复性试验。
刷新按钮:该按钮对那些参与过前一个试验的参数不起作用,而只对进行下一个试验前修改的新数据有效。能将新修改的数据“刷新”至修改前的状态。
清零按钮:它将当前窗口中显示的各次波形(包括基波、直流,以及2~20次谐波)的幅值清零,相位回到其默认状态。即A相的相位回到“ 0° ”,B相的相位回到“-120°”,C相的相位回到“120°”,该键仅对当前界面上显示的参数有效。

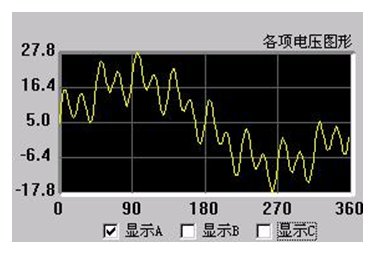

这里是对叠加后的波形显示。可以选择3相都显示,也可以单独显示一相的波形。如图中所显示的就是A相电压叠加后的了谐波以后的波形。这个图形显示很方便与示波器的图形进行对比。

各相电压的直流输出范围是-160~160V,基波和谐波的输出范围是0~120V;各相电流的直流输出范围是-10~10A,基波和谐波的输出范围是0~40A。


在同一个通道中叠加的波形有效值总和不能超过120V(40A/30A)。若超出范围,软件将给出超出范围提示,此时请检查输入数值或检查数据变化后总幅值是否已经超过了120V(40A/30A)。在数据输入时和输出变化中均要进行叠加幅值检查。
