合并单元测试仪

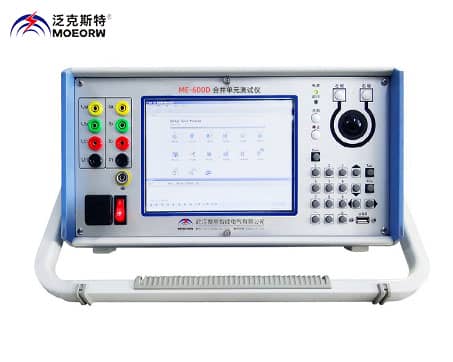

ME-600D合并单元测试仪

执行标准:DLT 281-2012
产品别称:合并单元测试仪、合并单元一体化测试仪、合并单元现场测试仪
产品特性:
输出谐波:直流分量,2~20次谐波;
输出频率:0~2500Hz,分辨率:1mHz;
小信号输出:12×(0~7.07VAC/0~10VDC),分辨率:1mV;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

合并单元测试仪

产品特点

    ME-600D合并单元测试仪是一款专为合并单元测试而开发的测试工具。针对现阶段智能站实际工程的建设及设计的差异,该装置可对电子式互感器输入、电磁型互感器输入、电子式及电磁型互感器混合输入的合并单元进行全面而有效的测试,继而满足各种实际工程中的合并单元测试工作。

◆合并单元测试仪产品特点
    •集成高精度模拟信号输出源(0.05级),无需外接标准源,即可完成合并单元检测工作;
    •能同时对6路电压、6路电流进行测试,并对测出的结果自动评估给出合格与否的结论;
    •可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的合并单元的测试;
    •测试功能丰富,可对合并单元进行全面测试,提供包括精度、谐波、暂态误差、同步性、规约、额定延时、并列/解列逻辑、压力等一系列专业测试模块;
    •内置辅助直流输出,110V/220V可切换,可为合并单元供电;
    •内置工控机,可单机操作或外联PC操作,操作软件一致;
    •散热结构设计合理,硬件保护措施可靠完善,对过流、过温、短路等具有自保护及告警功能;

◆合并单元测试仪产品功能
    •精度测试:幅值误差、相位误差、频率误差、复合误差、谐波含量测试;
    •暂态测试:暂态误差和非周期分量衰减时间常数测试;
    •同步性测试:对时/守时性能进行测试;
    •延时测试:额定延时、绝对额定延时(响应时间)测试;
    •SOE测试:Goose响应时间(SOE)测试;
    •规约测试:检测合并单元报文通讯规约一致性、报文离散度、报文异常等;
    •CID测试:检测合并单元报文与SCD文件一致性;
    •并/解列测试:检测合并单元母线电压切换、并列、解列逻辑正确性;
    •压力测试:异常报文处理能力测试、网络压力测试;
    •PCAP回放测试:可对导入的PCAP文件进行自定义编辑及保存,可产生碎包、巨包,可叠加CRC错误,可定量发送指定帧报文,可循环播放。
ME-600D合并单元测试仪技术参数:

交流电压源

6×120V,分辨率:100μV,更大输出功率:40VA/相

精度:0.05%

交流电流源

6×20A,分辨率:25μA,更大输出功率:120VA/相

精度:0.05%

直流电压源

6×170V,分辨率:100μV,更大输出功率:30VA/相

精度:0.1%

直流电流源

6×10A,分辨率:25μA,更大输出功率:60VA/相

精度:0.1%

输出频率

0~2500Hz,分辨率:1mHz

精度:0.001Hz

输出相位

0~359.999°,分辨率:0.001°

精度:0.05°

输出谐波

直流分量,2~20次谐波


电流、电压同步性


<5μs

辅助直流输出

110V/220V DC,可切换


小信号输出

12×(0~7.07VAC/0~10VDC),分辨率:1mV;

幅值精度:0.05%

相位精度:0.05°

频率精度:0.001Hz

光纤以太网口

6对×100Mbits/s,SC,多模,1310nm;

IEC61850-9-1/2/LE,Goose,IEEE-1588;

发送离散度:<0.1μs

接收时标精度:<25ns

更大输出流量:>95M

1588对时精度:<80ns

光纤串口

5对×(2~10Mbits/s),SC,多模,850nm;

IEC60044-7/8,FT3;支持曼码或异步串口传输方式;

发送离散度:<0.1μs

接收时标精度:<25ns

同步接口

内置GPS;

1对×IRIG-B/PPS光口,SC,多模,850nm

精度:<1μs

电以太网口

1个,RJ-45,100Mbits/s


开关量输入

8路,10-250VDC或空接点,自动识别,无极性


开关量输出

8路,空接点/快速开出,交直流开断能力:0.5A,250V

快速开出时间:<10μs

屏幕

8.4’,1024×768


供电电源

AC:220V±15%, 频率:50Hz±10Hz


体积

360 ×200 ×415 (mm)

重量:16.8Kg
