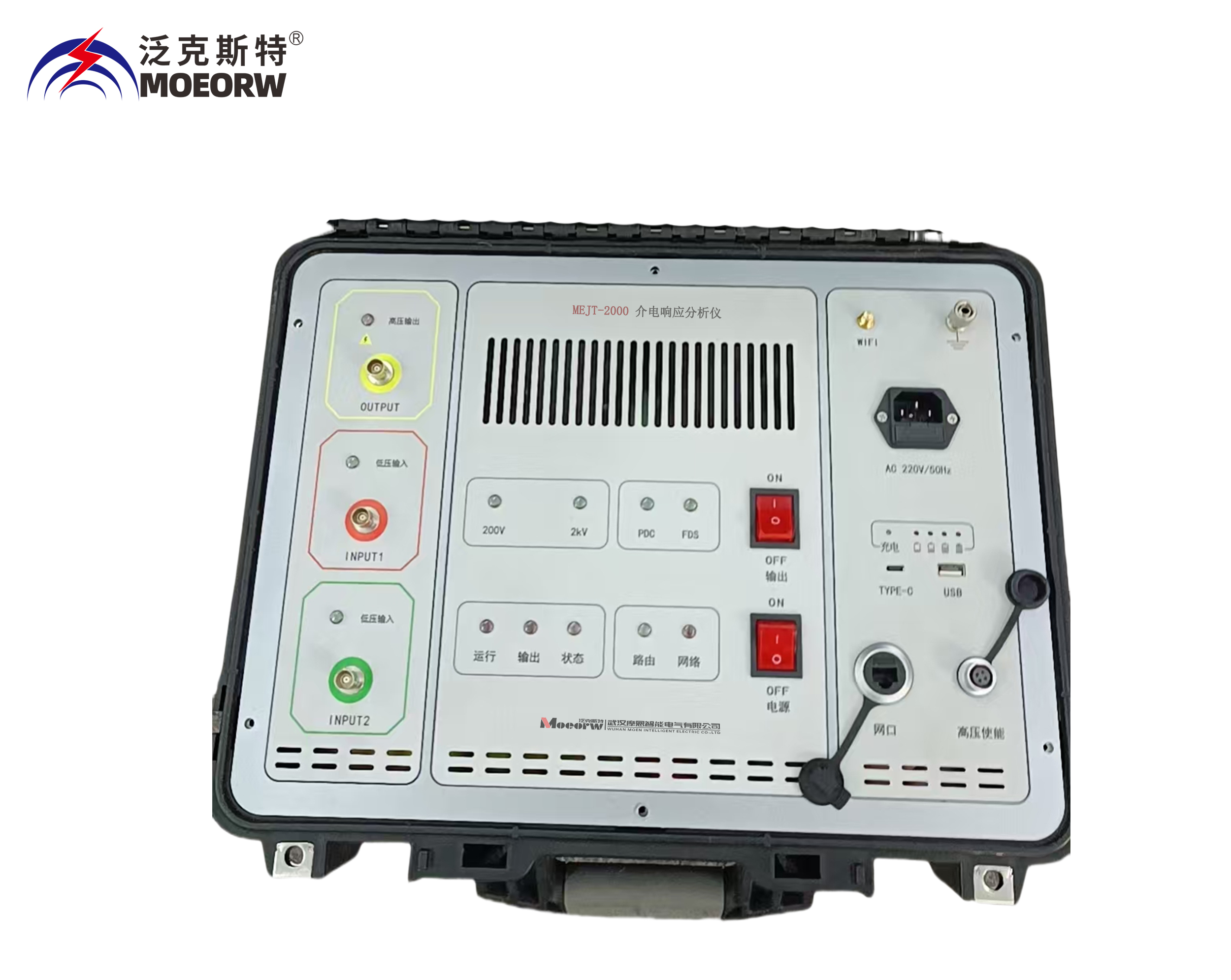

MEJT-2000介电响应分析仪

执行标准：DL∕T 1994-2019

产品别名：介电响应分析仪、变压器介电响应分析仪

产品特性：
※使用户能够在较短时间内对设备进行宽频域测量;
※可单独采用极化去极化PDC法和频域FDS法，亦可同时使用两种方法;
※可根据用户需求来定制产品；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

MEJT-2000介电响应分析仪功能特点
MEJT-2000介电响应分析仪将频域和时域测试法相结合，使用户能够在较短时间内对设备进行宽频域测量，可大大减轻现场试验人员的工作量，提高现场工作效率。本产品直流输出电压最高可至-2kV，交流输出电压最高±450V（峰值），电流检测分辨率可至10pA。同时支持PDC法和FDS法，能有效检测高压绝缘系统（例如，电力变压器、套管、线缆以及发电机）的状态，并能自动进行分析，确定绝缘材料中的水分含量，以非破坏式的方法评估设备受潮情况，作为设备更换与否以及其他干燥措施的重要依据。

MEJT-2000介电响应分析仪主要功能特点：
1)具备3路测试通道，各路通道可根据被测设备情况，自由配置为高压输出/低压输入；
2)3路通道均可测量电压和电流，可同时测量3路变压器高中低绕组对地介损；
3)时域PDC法与频域FDS法相结合，充分发挥两种方法优势，可在短时间内测试全频域范围内介损曲线；
4)对测试曲线自动进行分析，确定绝缘材料的水分含量，以非破坏式的方法评估设备受潮情况；
5)采用36V10Ah大容量锂电池供电，无需外接电源，功耗低，待机时间长，可便携式使用；
6)保护功能齐全，具有过流、短路、过热、电缆脱落等保护功能；
7)测试主机通过无线通讯与手持移动终端或笔记本电脑连接，实现了无线智能操控，测试过程更安全便捷；
8)提供支持Windows系统的客户端和支持Andriod终端的APP软件，且两种客户端数据相互兼容；
9)支持硬件独立工作模式，在无APP软件的情况下，可手动开启装置进行测试并将测试记录导入至U盘。

MEJT-2000介电响应分析仪测试原理
MEJT-2000介电响应分析仪可单独采用极化去极化PDC法和频域FDS法，亦可同时使用两种方法，将PDC曲线通过特有算法转换为低频域下的FDS曲线，与高频实测FDS曲线组成全域范围内的FDS曲线，使用户能够在较短时间内对设备进行宽频域测量，可大大减轻现场试验人员的工作量，提高现场工作效率。

MEJT-2000介电响应分析仪技术参数

主要性能指标
PDC输出电压	范围：0~-2kV，连续可调，纹波：≤2%，精度：额定电压*2%±10V
PDC输出电流	范围：0~100mA
FDS输出电压	幅值：±450V（峰值），频率：10Hz~5kHz，频率精度：0.1％
FDS输出电流	幅值：±100mA（峰值）
采样电压	量程：±2kV，分辨率：0.1V，精度：量程*2%
采样电流	量程：2mA、20uA、200nA、2nA，分辨率：10uA、100nA、1nA、10pA，精度：量程*2%
功能参数
测量模式	可单独使用PDC或FDS法，亦可同时使用两种测量法相结合，得到综合分析结果
测量功能	同时测量1~3路电压/1~3路电流的幅值、相位以及1~3路介损
数据存储	自动存储数据，最多可存储100组历史数据
系统保护	具有短路/过流/电池过放/电缆脱落保护功能
供电、重量及外形尺寸
供电方式	内置锂电池供电，充电器参数42V/2A
主机尺寸	405mm(长)×365mm(宽)×192mm(高)
主机重量	17kg

《GB T 5654-2007 液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》
《GB/T 6587-2012 电子测量仪器通用规范》
《DL/T 962-2005 高压介质损耗测试仪通用技术条件》
《GB/T 14217-1993 电容器纸介质损耗因数(tanδ)测定法》
《DL/T 596-2005 电力设备预防性试验规程》
《Q/CSG 114002-2011电力设备预防性试验规程》
《IEC 60422-2013 电气设备中的矿物绝缘油.监督和维护指南》
以及上述规范所引用的规范性文件。
