当前位置:首页 > 产品展示 > 二、无局放试验装置 > MEOWS-10 阻尼振荡波状态检测系统 更新时间:2024-03-19

阻尼振荡波状态检测系统

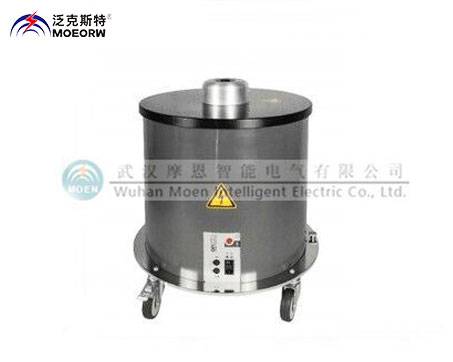

MEOWS-10 阻尼振荡波状态检测系统

执行标准:局放量的校准依据 IEC 60270标准
产品别名:瑞士ONSITE局放仪、ONSITE电缆震荡波局放仪、ONSITE电缆局部放电测试仪、ONSITE、ONSITE绝缘测试仪、ONSITE标准器、ONSITE电阻测试设备、阻尼振荡波状态检测系统
产品特性:
可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV);
测试频率接近 50Hz工频电压,测试结果对应于实际运行状态;
通过测试电压的衰减振幅,可以很容易地测定电缆介损;
产品品牌:武汉摩恩
24小时服务热线:186-7409-7731

售前咨询:027-87669508

电缆阻尼振荡波测试系统介绍
瑞士ONSITE MV10电缆阻尼振荡波测试仪简介:
ONSITE MV10电缆阻尼振荡波测试系统可测量配电电缆PD起始电压(PDIV)及PD熄灭电压(PDEV),同时通过测试电压的衰减振幅,可以很容易地测定电缆介损。根据建议的测试电压等级进行测试(依据相关的IEC、IEEE与CIGRE标准及指导方针), DAC测试可评估整个电缆系统绝缘是否完好(无瑕疵及无老化),以及是否能耐受一个较高的电压水平


瑞士ONSITE MV10电缆阻尼振荡波测试仪主要型号:
CAL141、DAC MV30、DAC MV60、DAC HV300、DAC HV200、DACHV400、IT6、IT30、TDS 146

ONSTIE High Voltage电力电缆振荡波局放测试系统的特点:
1.测试频率接近 50Hz工频电压,测试结果对应于实际运行状态
2.测试时间极短(几百毫秒),为无损的测试方法
3.局放量的校准依据 IEC 60270标准
4.采用无线局域网(WLAN)进行控制和通讯,操作安全
5.局放检测与局放点定位技术相结合
6.同时可测量介损和电缆电容等参数
7.自动调节系统参数来优化测量的灵敏度
8.带有接头定位功能的自动校准模式
9.可生成直观的局放分布图表和测试报告
10.便携式设计,重量轻,现场安装简单


瑞士ONSITE MV10电缆阻尼振荡波测试仪技术参数:

高压电缆测试参数/型号

MV10(适用于10kV电缆)

MV20(适用于10-35kV电缆)

输出测试电压

30kVpeak/21.2kVrms

60kVpeak/42.4kV rms

线圈电感值

1.0H

2.5H

线圈电阻值

20ohm

32ohm

振荡电压频率

50-550Hz

50-550Hz

高压开关

LTT

LTT

待测电缆等效电容值

0.08-4цF

0.035-4цF

高压充电电流

12mA

6mA

系统重量(不包含包装箱)

75kG

90kG

局放测量量程(IEC标准)

1pC-100nC

1pC-100nC

局放定位功能(频宽)

150kHz-20MHz

150kHz-20MHz

介损测量范围

0.1%-5%

0.1%-5%

控制操作

WLAN 802.11g

WLAN 802.11g
