电流电压互感器现场校验仪

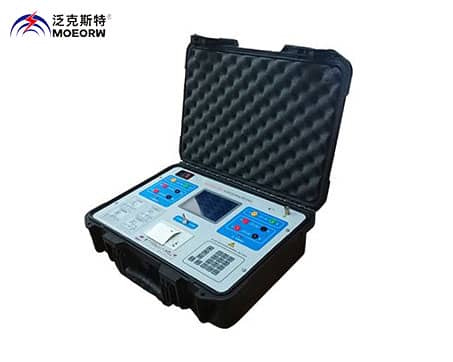

MOEORW-8020 电流电压互感器现场校验仪

执行标准:GBJ148-1990
产品别称:电流式电压互感器现场测试仪、电流电压互感器现场校验仪、电子式互感器检验仪、电流式电压互感器现场测试仪、电流互感器现场校验仪、互感器测试仪、互感器现场测试仪、全自动互感器测试仪、互感器校验仪、互感器现场测试仪、互感器现场校验仪
产品特性:
现场检定电流、电压互感器,无需标准电流互感器、标准电压互感器等;
测量范围宽,既可以测量标准变比的电流互感器;
直接化整现场数据,判定合格或不合格;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

电流电压互感器现场校验仪

产品用途
1、一体式电流电压互感器误差现场测试仪采用小信号法测量原理,单台仪器就可以完成电流、电压互感器误差测试,极大地方便现场开展计量装置现场检定工作。
2、现场检定电流、电压互感器,无需标准电流互感器、标准电压互感器、升流器、升压器、电流电压负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率。
3、一体式电流、电压互感器误差现场测试仪内部具有相当于被测电流互感器同变比的标准电压互感器,其准确度可以达到0.02级,相当于0.05S 级电流互感器,准确的测量出被测电流、电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果测算出互感器的误差。
4、电流电压互感器现场校验仪采用接近工频的异频功率电源测试,防止现场工频电磁辐射和串联干扰。
5、测量范围宽,既可以测量标准变比的电流互感器,又可以测量非标准变比的电流互感器。
6、可以用互感器校验仪整检装置检定该仪器内附互感器校验仪的精度。
7、直接化整现场数据,判定合格或不合格。
8、测量标准变比电流互感器与测量非标准变比电流互感器的1%-120%(S级)的规程点误差(角差、比差)。
9、测量标准变比电流互感器与测量非标准变比电流互感器的1%-200%(S级)的任意点误差(角差、比差)。
10、一次测量与显示电流互感器上限负荷与下限负荷下的规程点以及任意点误差(角差、比差)。
11、 一次测量与显示电流互感器实际任意负荷下的规程点以及任意点的误差(角差、比差)。
12、检测已知电流互感器以及非已知电流互感器的极性和变比值,并且能判断出非已知电流互感器的实际电流之比,并且能模糊判断出非已知电流互感器的二次电流为5A还是1A。
13、满足遵照国家规程所要求的测量用电压互感器的20%-120%的规程点误差(角差、比差)检测。
14、 一次性完成测量并显示(遵照规程测量)电压互感器上限负荷与下限负荷下的规程点误差(角差、比差)。
15、 一次性完成测量并显示电压互感器两组实际任意负荷下的规程点误差(角差、比差)。
16、电流电压互感器现场校验仪检测电压互感器的变比以及极性。
17、具有智能判断外接线状况,提示接线错误、变比、极性错误等。自动对测试数据进行化整,并判断是否超差。
18、320*240大屏幕液晶显示,全中文界面。接线、操作简单,携带方便。
19、可现场进行各种测量数据的存储和打印,方便用户查询。
20、电流电压互感器现场校验仪通过标准USB接口方便的与计算机连接传输数据,后台管理软件进行报表处理并按国家标准打印证书.
21、机箱应采用防震防压材料,保障现场操作人员的安全和设备安全。
22、整机重量小于6.0Kg,整机体积:  472mm×355mm×168mm体积小,重量轻,真正的便于携带。
◆电流电压互感器现场校验仪技术指标
(1) CT变比范围:
5A/5A~25000A/5A(5A/1A~5000A/1A)匝比误差  ±0.2%
误差测量范围:
5A/5A~5000A/5A(5A/1A~5000A/1A)

被检电流互感器准确度范围:1.0、0.5、0.5S、0.2及0.2S
对于1%(S级)或5%测试点,其测试误差主要在于仪器自动采点的偏差,即百分表读数的偏差以及1匝穿心位置的偏差(传统检定方法同样存在此两偏差)。因此两种检定方法进行比对,其误差差值可能较大也可能较小。
整机准确度:被测电流互感器误差限值的1/3(见附录一)(注:标准互感器和校验仪引起的误差分别为被检互感器误差限值的1/5和1/10,Δε(不超过被检互感器误差限值的1/2)和Z引起的误差均为被检互感器误差限值的1/10,电磁场引起的误差为被检互感器误差限值的1/10,其它引起的误差为被检互感器误差限值的1/10。综合误差按上述各项均方根相加,为被检互感器误差限值的1/3.33<1/3。)
准确度:    ±0.05%
(2)PT变比范围:全范围测量(电磁型)                    ±0.2%
误差测量范围:
一次电压:3-35KV/√3(非标准一次电压也可)
二次电压:100V,100v/√3
6kV/100V 10kV/100v   20kV/100V 35kV/100V
6kV/√3/100V/√3      10kV/√3/100v/√3      20kV/√3/100V/√3
35kV/√3/100V/√3     66kV/√3/100V/√3     110kV/√3/100v/√3
功率因数:    0.0-1.0
准确度:    ±0.05%
直流电阻:       0.0-0.1Ω      ±3%
0.1-50Ω       ±1%
CT二次负荷:    1Ω-25Ω      ±2%
PT二次负荷:    1VA-500VA     ±2%
检    定: 电压范围:0-100V (百分表误差0.5%)
比差:0.001%-3%  (100V)
           角差:0.00′-50′(100V)
           误差: X=(2%×X+2%×Y2个字)
                Y=(2%×X+2%×Y2个字)
           导纳:0.1mS-99.9mS
           误差: X=(2%×X+2%×Y2个字)
                  Y=(2%×X+2%×Y2个字)

工作电源:     AC  220V 10%/50Hz 2%
环境温度:     0-40℃
整机功耗:     30W(静态)150W(工作)
环境温度:     0-40℃
环境湿度:     25℃时<85%
整机重量:     6.0kg
整机体积:     472mm×355mm×168mm

公司名称:武汉摩恩智能电气有限公司

总部地址:中国·光谷 武汉市东湖高新技术开发区凤凰园二路1号

全国服务热线:4000-177-185

销售热线:027-8766 9508
027-8766 9998

24小时服务热线:15997412136

公司邮箱:whmoen@163.com
