CT PT分析仪

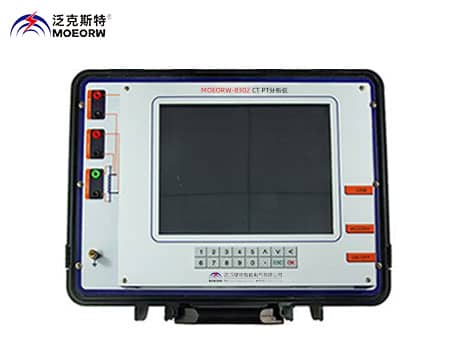

MOEN-8302 CT PT分析仪

执行标准:IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847
产品别称:CT参数分析仪、CT分析仪、变频CT分析仪、CT PT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪、电流互感器特性分析仪、CT参数测试仪、电流互感器参数测试仪、电流互感器特性测试仪
产品特性:
输出电流:0.001~5A;
输出功率:500VA;
)更高等效拐点电压:45KV;
产品品牌:武汉摩恩
24小时服务热线:159-2747-5016

售前咨询:027-87669508

◆CT PT分析仪产品用途
    MEVA-II按照IEC60044-1/GB1208, IEC60044-2GB1207,IEC60044-6/GB16847和C57.13设计的多功能电流电压互感器特性测试仪,仪器可以获得电流电压互感器的励磁特性,励磁参数,砸比,砸比误差,极性,线圈电阻和磁滞回线等多种试验参数,被测电流互感器的更高拐点电压可以达到45KV。

◆CTPT分析仪用于电流互感器的以下试验:
    1)励磁特性试验
    2)匝数比检测
    3)比差与角差校验
    4)极性校验
    5)二次绕组电阻测量
    6)二次负荷测量
    7)5%和10%误差曲线测量
    8)CT暂态特性测试与分析
    9)CT铭牌自动推断
    10)拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT 参数的测量
    11)电流互感器铁芯磁滞回线测量

◆CTPT分析仪还可用于电压互感器的以下试验:
    1)PT匝数比检测和相角差测量
    2)PT极性校验
    3)PT二次绕组电阻测量
    4)PT二次负荷测量


◆装置的应用场合主要有:
    1) CT铭牌的参数校验
    2) CT接入当前负荷时参数校验
    3) 分析CT的暂态特性对继电保护装置的影响。
    4) PT的铭牌参数校验
    5) PT二次负荷校验

◆CT PT分析仪技术参数
   1、测试标准依据:
   IEC60044-1,IEC60044-2,IEC60044-5,IEC60044-6,GB1207,GB1208,
   GB16847,GBT4703,C57.13
   2、输入电源电压:AC220V±10%,50Hz/60Hz±10%
   3、输出电压:0.1~180V(AC)
   4、输出电流:0.001~5A(RMS)
   5、输出功率:500VA
   6、更高等效拐点电压:45KV
   7、电流测量:范围:0~10A(自动量程0.1/0.4/2/10A)误差<±0.1%+0.01%FS
   8、电压测量:范围:0~200V(自动量程1/10/70/200V)误差<±0.1%+0.01%FS
   9、匝数比测量:范围:1~35000,
              1~2000误差<0.05%
              2000~5000误差<0.1%
              5000~35000误差<0.2%
   10、相位测量:精度:±2min,分辨率:0.01min
   11、二次绕组电阻测量范围:范围:0~8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)误差<0.2%RDG+0.02%FS,更大分辨率:0.1mΩ
   12、温度测量:-50~100度,误差<3度
   13、CT二次负荷测量:0~160ohm(2/20/80ohm/160ohm)
   14 PT二次负荷测量:0~80kohm(800ohm/8kohm/80kohm)误差0.2%RDG+0.02%FS更大分辨率0.1ohm
   15 PT匝数比测量: 范围:1~30000,1~5000 误差<0.2%5000~30000 误差<0.5%
   16 能够按照所选择的标准,对测试结果进行自动评估,判断互感器是否合格
   17 能够同时检测额定负荷和操作负荷下电流互感的比差与角差
   18 具有自动生成WORD试验报告功能
   19 具备批量制作WORD试验报告功能,一次可以将选择的所有试验文件制作成格式规范的WORD报告
   20 能够将励磁曲线与存储的历史曲线进行自动对比
   21 数据存储组数:大于1000组
   22 工作条件: 温度:-10℃~50℃, 湿度:≤90%
   23 尺寸:448mm×260mm×150mm
   24 重量:16.6Kg
