输电线路分布式故障诊断系统

MOEORW-950输电线路分布式故障诊断系统

执行标准:GB/T 35721-2017 输电线路分布式故障诊断系统
产品别名:输电线路分布式故障定位诊断系统、输电线路分布式故障诊断系统、输电线路分布式故障定位监控预报警系统
产品特性:
该系统适用于35kV及以上各电压等级的电力线路跳闸故障的区间定位和准确定位;
输电线路故障区间准确定位;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

◆ MOEORW-950

输电线路分布式故障诊断系统

主要功能
1适用范围
该系统适用于35kV及以上各电压等级的电力线路跳闸故障的区间定位和准确定位。
2系统主要功能
1)输电线路故障区间准确定位;
2)输电线路故障点精确定位。
3)诊断故障性质是否雷击、若是雷击属绕击还是反击。
4)监测诊断雷击未跳闸时雷击点位置,形成线路雷击分布图。

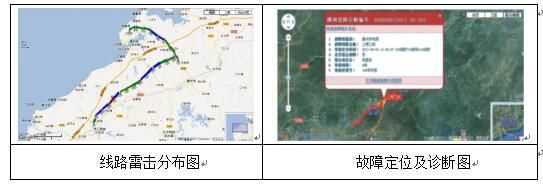

线路雷击分布图

◆MOEORW-950 输电线路分布式故障诊断系统系统构成
1系统体系结构
如上图所示,系统按照分层分布式体系设计,由分布式故障诊断装置、数据中心和工作站三部分组成,客户端提供了计算机WEB查询和手机WAP查询两种方式。分布式故障诊断装置和数据中心之间通过GPRS\CDMA连接。
分布式故障诊断装置分布安装于输电线路的导线上,监测输电线路故障发生时刻的暂态和稳态故障信号,同时采集这些信号并上传到数据中心;诊断装置同时还对线路平常运行的信息(如负荷电流、导线温度等)和自身运行状态(如通信状态、电源状态、内部工作温度等)进行监测。

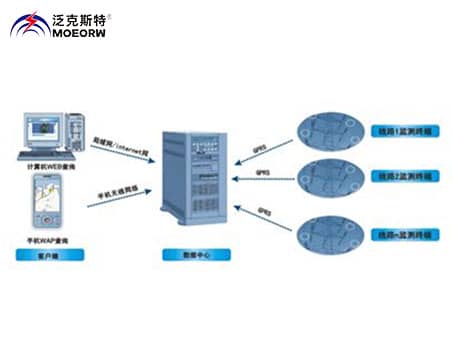

监测系统构成图
2分布式故障诊断装置
分布式故障诊断装置是本系统的重要环节,是实现输电线路故障信号监测的装置。它分布安装于输电线路导线上,一般每间隔20~30公里安装1组分布式故障诊断装置。分布式故障诊断装置主要实现以下功能:
1)监测量的检测和采集功能:主要实现输电线路故障行波信号和工频故障信号的检测与采集,通过高速循环采集技术实现故障信号的全过程采集;
2)数据处理功能:对采集的信号进行相应的数据处理和分析;
3)数据通信功能:上传采集信号,接受下传参数及控制命令;
4)自检和自恢复功能:定时自检装置状态上报数据中心;对系统可能出现的死机问题具有自恢复功能;
5)软件升级功能。可重新接收下传的运行软件,实现功能的升级。
分布式故障诊断装置主要技术参数:
1)工作电源: 耦合取电方式
耦合取电正常工作电流范围  30-1000A
2)信号采样: 采样速率:10M    
3)通讯接口: GPRS接口 1个
4)使用环境: 温度 -40℃~+75℃  
                     湿度 5RH~100%RH 
          大气压力 86~106Kpa
5)屏蔽等级: IP65
分布式故障诊断装置分布安装于输电线路导线上,安装程序简单,可带电安装。
3软件系统
分布式故障诊断在软件开发过程中,避开C/S结构的繁琐,直接采用易于使用的B/S结构,客户端可通过计算机WEB或手机WAP功能直接完成监测系统的建立设置、监测信息的查询、诊断结果的查询和分析报表以及对分布式故障诊断装置的控制设置。
◆MOEORW-950 输电线路分布式故障诊断系统技术指标
1)故障区间定位可靠性                          >99%
2)故障点定位精度                              <±300米;
3)雷击与非雷击故障辨识准确率           >95%
4)雷击故障性质识别准确率                 >90%
5)记录未引起跳闸的雷击输电线路次数遗漏率   <10%
6)设备免维护时间                              >5 年;
7)实时性指标:
故障信号上传时间                            <150 秒
故障诊断分析时间                            < 300 秒
8)容量指标:
数据中心监测线路容量                        >10000条


◆MOEORW-950 输电线路分布式故障诊断系统特点优势
1.故障定位方法上创新性地将区间定位与故障点定位相结合,使得定位的可靠性和准确性都得到提升。利用工频故障电流确定故障区间具有极高的可靠性,在小的区间内进行故障点行波定位能有效减小波形衰减、弧垂影响等带来的误差。

2.设计的分布式故障诊断装置直接从导线上提取故障行波信号和故障工频电流信号,使得监测点的设置灵活,可根据线路长短和是否有分支灵活设置监测点。

3.分布式故障诊断装置可靠性高,免维护时间长达5年。采用良导体和磁导体双层屏蔽设计,具有很强的抗电磁干扰能力;同时,电路工作的内腔密封等级达到IP65,不受长期暴露户外工作的影响;系统耦合电源设计采取了独特的保护设计,既能在很宽的负荷电流范围下保障系统的工作,又能抵御故障电流的冲击并同时可靠采集信号;关键部件采用冗余设计机制,有效延长使用寿命。
技术比较

项目

常规的故障点行波定位

分布式故障定位

故障精确定位

定位原理

单纯行波定位

工频区间定位与行波定位相结合

监测点安装位置

两端变电站内

分布于线路上

行波信号

衰减大、畸变大

衰减小、畸变小

定位弧垂的影响

影响大

影响小

定位受波速的影响

误差可达0.05c(c为光速)

实现行波波速在线测量;误差小

故障性质识别

雷击与非雷击

无法辨识

可准确辨识

雷电反击与绕击

无法辨识

识别准确率>90%

各类非雷击故障

无法辨识

利用神经网络自学习系统可逐步实现各类非雷击故障的辨识
